Hvad er en membrankobling i Ghanas industrielle drivsystemer?

Hvad er en membrankobling i Ghanas industrielle drivsystemer?

A membrankobling er en mekanisk anordning installeret mellem to akselender i et industrielt drivsystem for at overføre rotationsmoment, samtidig med at det tillader en grad af vinkel-, parallel- eller aksial forskydning mellem dem. I stedet for at stole på gummiindsatser eller elastomere ærmer, bruger koblingen en tynd, kontureret metalskive, kaldet membranen, som bøjer lidt for at imødekomme fejljustering, mens resten af ​​samlingen opretholder en stiv metal-til-metal-forbindelse. Dette placerer designet inden for den bredere gruppe af ikke-elastiske fleksible koblinger, hvor kompensation sker gennem relativ bevægelse eller frigang mellem stive komponenter i stedet for gennem elastisk materialedeformation. Inden for Ghanas industrielle drivsystemer, inklusive dem, der findes på minepladser, cementfabrikker og pumpestationer, understøtter denne konstruktion konstant drejningsmoment levering under konstante omdrejningshastigheder og konstant belastning, forhold, der beskriver en stor andel af kontinuerligt fungerende industrimaskiner.

Da membranen udelukkende er lavet af metal, er der ingen gummikomponent, der udsættes for gradvis hærdning eller revner fra varme- og olieeksponering over tid. Dette giver koblingen en forholdsvis høj vridningsstivhed, hvilket betyder, at der forekommer meget lidt vrid mellem de drivende og drevne sider under drift, en egenskab, der har betydning, når der kræves præcis rotationstid mellem tilsluttet udstyr på tværs af drivsystemer, der opererer i krævende industrielle miljøer.

How Does the MPJ Type Diaphragm Coupling with Intermediate Shaft Differ from Standard Designs?

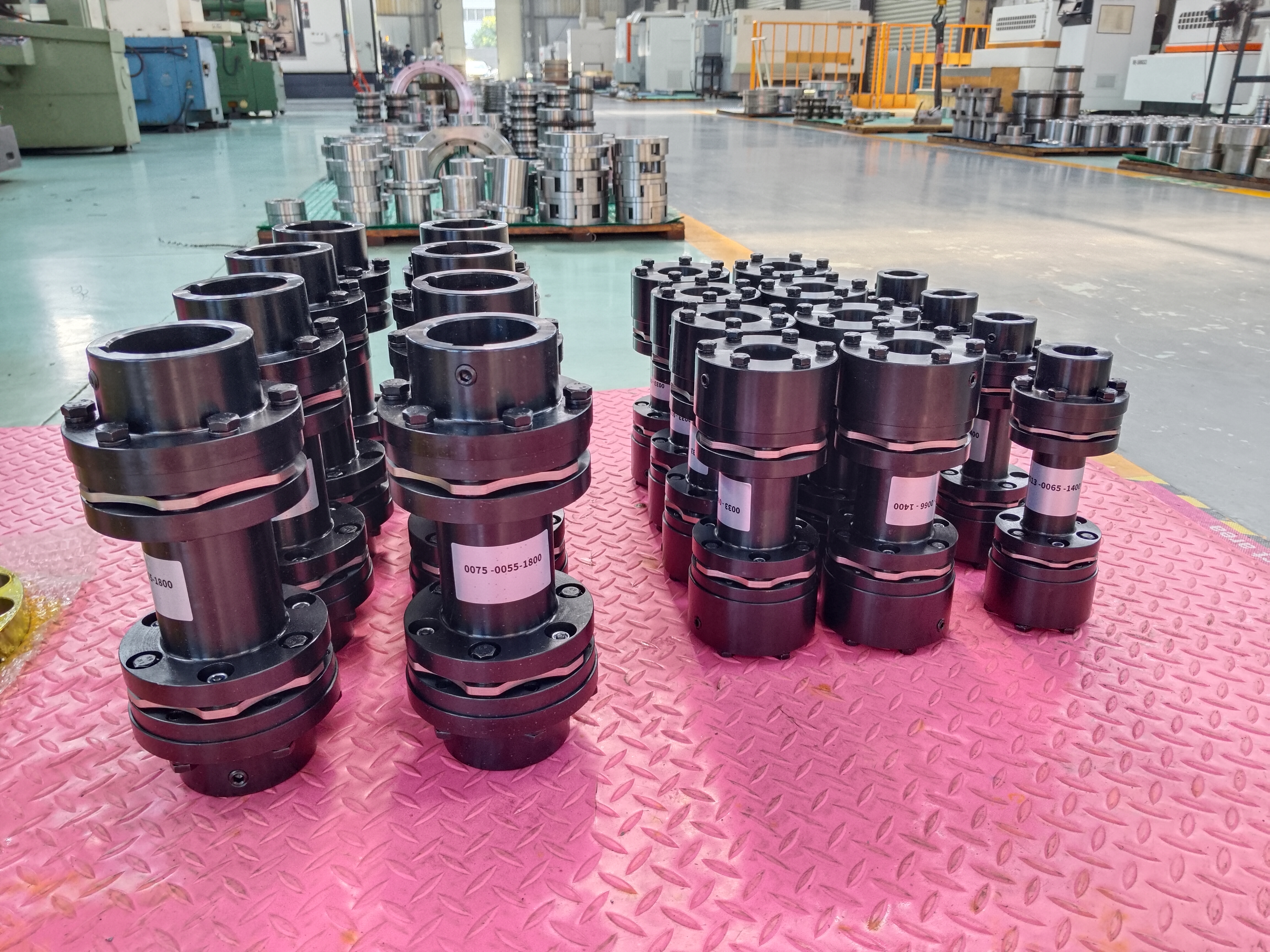

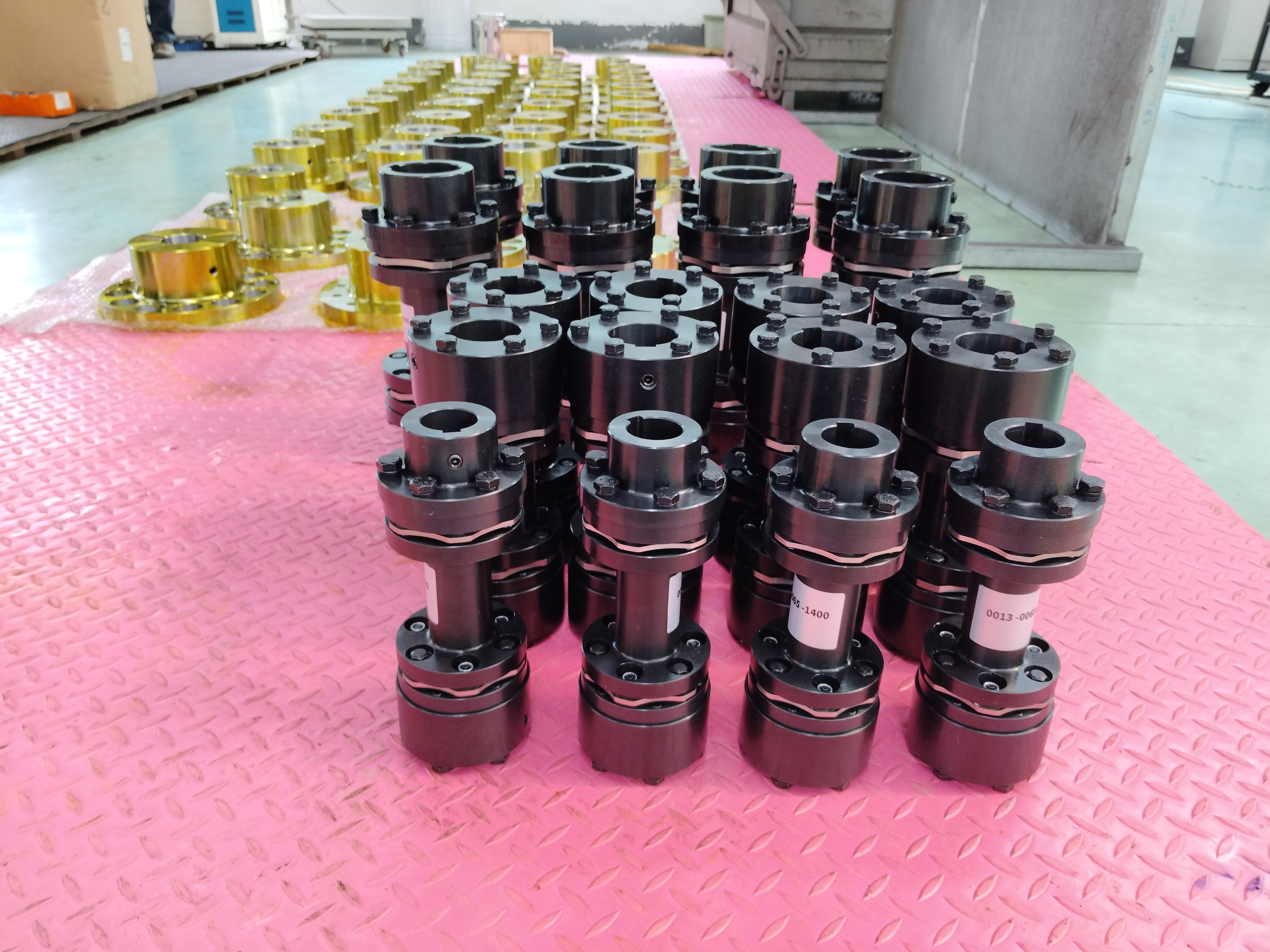

Blandt membrankoblingsvarianter, der anvendes i industrielle drivsystemer, opfylder MPJ-typen membrankobling med mellemaksel, bygget efter Q/YP 21002X-2018-specifikationen, et specifikt ingeniørbehov: at overføre drejningsmoment over en længere afstand mellem to udstyrsstykker, der ikke kan placeres tæt sammen. I stedet for at forbinde to membranenheder direkte nav til nav, indsætter dette design en højstyrke mellemaksel mellem to membranenheder, en monteret nær drivudstyret og en nær det drevne udstyr. Dette arrangement gør det muligt for koblingen at spænde over et betydeligt installationsmellemrum, mens den stadig korrigerer for diagonal, aksial og parallel forskydning, der udvikler sig over dette spænd på grund af fundamentvarians eller termisk akselvækst.

Compared with snake spring couplings, which use a coiled metal spring element wound through grooved hub teeth to transmit torque and absorb some shock, the MPJ diaphragm design relies on an all-metal diaphragm assembly rather than a spring-and-groove mechanism. Denne strukturelle forskel bidrager til en bemærkelsesværdig stiv vridningsreaktion og gunstig dynamisk balanceringsadfærd, da der ikke er noget løst fjederelement, der er udsat for skift under centrifugalkraft ved højere rotationshastigheder. Resultatet er stabil drejningsmomentoverførsel, selv når akselhastigheden stiger, sammen med reduceret mekanisk belastning, der overføres til lejer og huse, og en lavere tendens til vibrationer under kontinuerlig drift.

Hvilken rolle spiller den mellemliggende aksel i langdistance-krafttransmission?

Den mellemliggende aksel fungerer som et stift forbindelseselement mellem de to membransamlinger, og dens længde vælges i overensstemmelse med den fysiske afstand mellem det drivende og det drevne udstyr i drivsystemet. I applikationer såsom transportbåndsdrivsystemer på malmforarbejdningssteder eller pumpearrangementer, hvor motoren sidder et stykke fra den drevne enhed på grund af krav til layout eller sikkerhedsafstand, tillader denne aksel drejningsmomentet at bevæge sig over dette mellemrum uden at det kræver, at motoren og pumpen sidder direkte ved siden af ​​hinanden. Fordi selve akslen er fremstillet af højstyrkelegeret stål og dimensioneret til at modstå bøjning under drejningsmomentbelastning, bevarer den rethed over dens spændvidde, hvilket igen hjælper membranenhederne i hver ende med at udføre deres fejljusteringskompensationsfunktion efter hensigten i stedet for at kompensere for en bøjet eller underdimensioneret aksel.

Hvorfor har diagonal, aksial og parallel forskydning betydning i installationer med stort spænd?

Over en lang installationsperiode kan små variationer i fundamentets sætning, termisk udvidelse af akslen under driftstemperatur eller mindre fejl under indledende justering akkumuleres til forskydning, som ville være svær at absorbere for en kort, direkte kobling. Membransamlingerne, der er placeret i hver ende af den mellemliggende aksel, bøjes hver især uafhængigt for at korrigere for den specifikke type forskydning, der forekommer ved deres respektive forbindelsespunkt, uanset om denne forskydning er vinkelformet, aksial eller en kombination af begge. Denne distribuerede kompensationstilgang er en del af, hvorfor designet passer til installationer med store spændvidder, hvor et enkelt koblingspunkt ellers ville være under overdreven bøjningsbelastning.

Hvilke materialer og fremstillingstrin er involveret i fremstillingen af ​​disse koblinger?

Membranskiverne er generelt fremstillet af rustfrit stål eller varmebehandlet legeret stål, materialer udvalgt for deres evne til at bøje gentagne gange gennem mange driftscyklusser uden at udvikle udmattelsesrevner. Fremstilling involverer typisk præcisionsstempling eller laserskæring for at danne membranprofilen, efterfulgt af en kontrolleret varmebehandlingsproces, der indstiller de mekaniske egenskaber, der er nødvendige for langsigtet bøjningsydelse. Navkomponenter og den mellemliggende aksel er bearbejdet af kulstofstål eller legeret stål og boret til akseldiameter med snævre tolerancer, da selv mindre boringsunøjagtigheder kan indføre vibrationer, når samlingen roterer med driftshastighed i et industrielt drivsystem.

Hvilke præstationskarakteristika bør forventes af denne koblingstype?

Fordi membransamlingen overfører drejningsmoment gennem kontinuerlig metal-til-metal-kontakt i stedet for glidende eller indgribende overflader, forbliver sløret tæt på nul i hele koblingens levetid. Vridningsstivheden er forholdsvis høj, hvilket betyder, at koblingen drejer meget lidt under belastning, hvilket understøtter applikationer, hvor rotationstiming mellem tilsluttede aksler skal forblive konsekvent, såsom generatordrivaksler i kraftværker eller præcisionsdoseringspumpedrev. Dynamisk balancerende ydeevne har også en tendens til at være gunstig, da den helmetalkonstruktion undgår de massefordelingsuregelmæssigheder, der kan opstå med fjederbaserede eller elastomere designs ved højere rotationshastigheder.

Hvor anvendes disse koblinger i Ghanas industrielle drivsystemer?

Ghanas minesektor, herunder guld- og manganoperationer, involverer ofte transportører og knuserdrivarrangementer, hvor motorplacering er dikteret af strukturelt layout snarere end nærhed til det drevne udstyr, hvilket gør design af mellemakselkoblinger til et praktisk egnet til at forbinde disse adskilte komponenter i et større drivsystem. Cementfremstillingsfaciliteter anvender lignende koblingsarrangementer med lang spændvidde inden for ovndrev, hvor termisk udvidelse langs aksellængden under kontinuerlige fyringscyklusser kræver, at membranenhederne korrigerer for forskydning, der udvikler sig gradvist under drift.

Elproduktionsanlæg, herunder termiske og vandkraftværker, bruger membrankoblinger med mellemliggende aksler til at forbinde turbiner med generatorer, der er placeret i en fast afstand fra hinanden inden for krafthusets layout. Vandbehandlings- og kunstvandingspumpeinstallationer anvender også denne koblingstype, hvor pumpe- og motorplacering er adskilt af strukturelle eller vedligeholdelsesmæssige adgangskrav, hvilket tillader drejningsmomentet at bevæge sig hen over mellemrummet, mens membransektionerne håndterer enhver resulterende fejljustering ved hvert forbindelsespunkt.

Hvad skal gennemgås, før du vælger og installerer denne koblingstype?

Udvælgelsen begynder med at bekræfte det tilsluttede udstyrs drejningsmoment og omdrejningshastighedskrav i forhold til koblingens nominelle kapacitet, sammen med måling af det faktiske installationsspænd, så den mellemliggende aksellængde kan specificeres korrekt for det pågældende drivsystem. Akselboringsdiameter og kilesporsdimensioner på både den drivende og den drevne side skal matche koblingsnavene præcist, da en dårligt tilpasset forbindelse kan indføre vibrationer, uanset hvor godt selve membranenheden er vurderet til anvendelsen.
