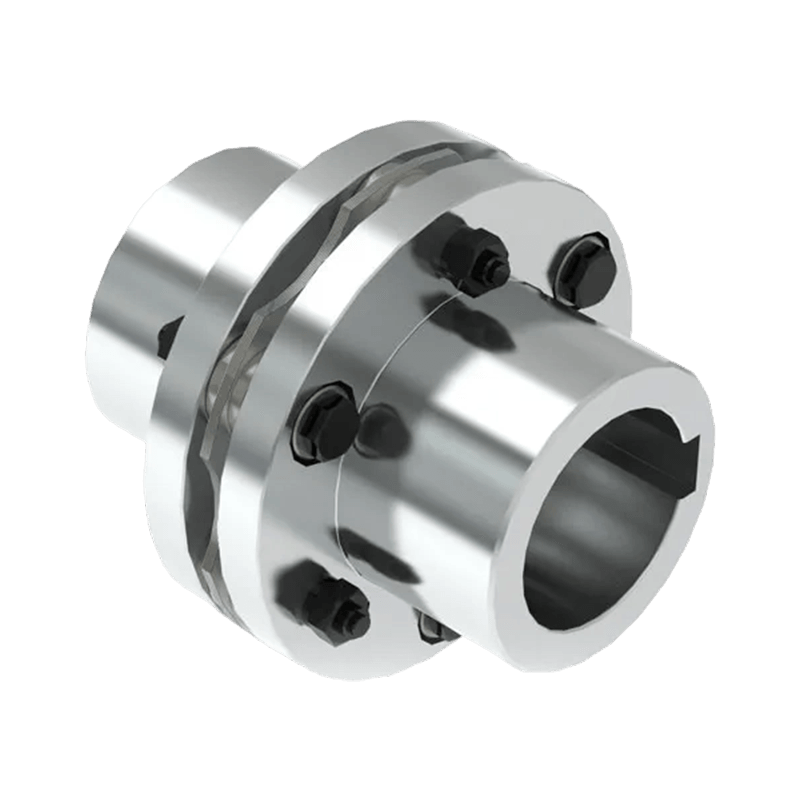

DMA enkelt type elastisk membrankobling
DMB Type Nøgleforbindelse Enkelt Type Elastisk Membran Kobling (Q/YP 22004X-2018) er en højtydende metalelastisk transmissionskomponent designet til præcisions-momentoverførselssystemer. Den vedtager en enkelt membranstruktur kombineret med et nøgleforbindelsesdesign, hvilket muliggør pålidelig drejningsmomentoverførsel, mens den effektivt kompenserer for aksiale, vinkelmæssige og begrænsede radiale fejljusteringer gennem den elastiske deformation af metalmembraner med høj styrke. Denne struktur sikrer høj vridningsstivhed og stabil dynamisk ydeevne under højhastighedsdrift.
Med dens kompakte struktur, transmissionskarakteristika uden slør og smørefri drift er DMB-koblingen meget velegnet til industrielle områder, der kræver høj præcision og pålidelighed, såsom servosystemer, præcisionsmaskineri, metallurgisk udstyr og kraftoverførselssystemer. Dets robuste design forbedrer driftsstabiliteten, samtidig med at vedligeholdelseskravene reduceres og den langsigtede levetid forbedres.
- Produktparametre
- Send besked
TEKNISKE PARAMETRE

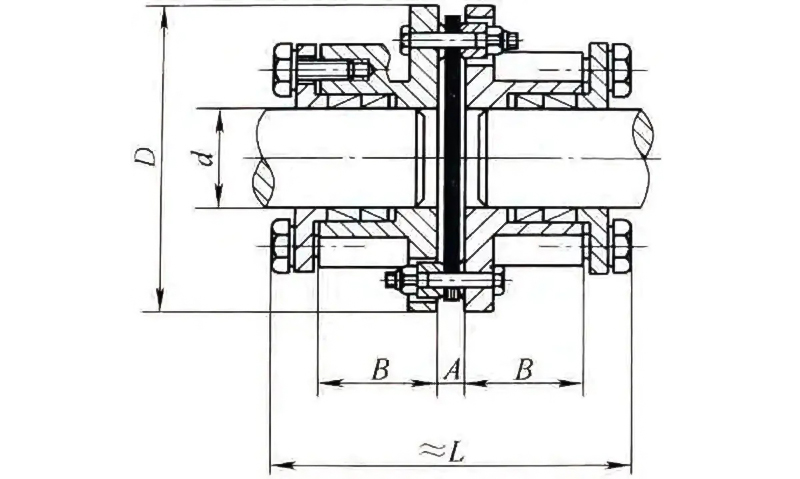

Grundparametre og hovedmål for MPJ membrankoblingen med mellemakslen
| Type | Hul diameter d | D/mm | L/mm | A/mm | B/mm | messe /kg | Tilladt hastighed [n]/(r.min) | Nominel drejningsmoment T/N·m | Tilladt kompensation | |
| Vinkel/(°) | Axel/mm | |||||||||
| 1 | 8-22 | 68 | 90 | 6.1 | 26 | 0.85 | 20000 | 33 | 1 | ±0,8 |
| 2 | 10-32 | 82 | 95 | 6.6 | 26 | 1.2 | 20000 | 90 | 1 | ±1,0 |
| 3 | 10-35 | 93 | 110 | 8.4 | 29 | 1.7 | 18000 | 173 | 1 | ±1,2 |
| 4 | 10-42 | 104 | 124 | 11.2 | 34 | 2.7 | 15000 | 245 | 1 | ±1,4 |
| 5 | 15-50 | 126 | 152 | 11.7 | 42 | 6.5 | 13000 | 420 | 1 | ±1,6 |
| 6 | 15-60 | 148 | 160 | 11.7 | 48 | 8.9 | 12000 | 772 | 1 | ±1,8 |
| 7 | 20-70 | 168 | 200 | 16.8 | 58 | 15.8 | 10000 | 1270 | 1 | ±2,5 |
