QGCA type cylindrisk akselhulskobling sfærisk rullekobling (Q/YJ 16030X-2018)

Name: QGCA type cylindrisk akselhulskobling sfærisk rullekobling (Q/YJ 16030X-2018)
Rating: 5 (99 reviews)

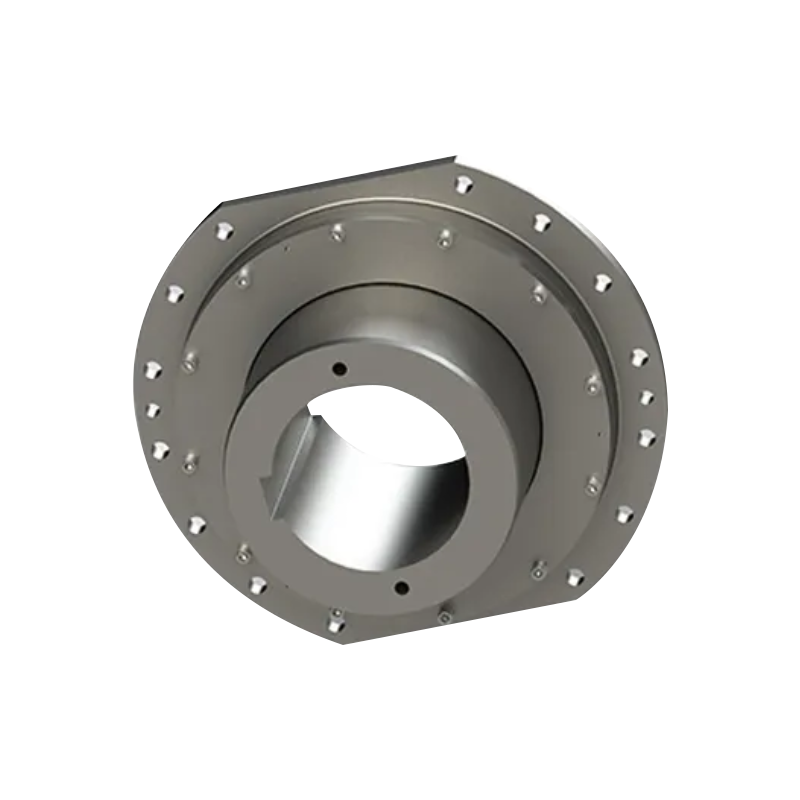

QGCA-type cylindrisk boring sfærisk rullekobling (kompatibel med Q/YJ 16030X-2018 standard) har en cylindrisk akselboring og sfæriske ruller, hvilket i høj grad forenkler bearbejdnings- og montageprocesser, samtidig med at høj alsidighed bevares. Dette produkt udviser ekstremt stærk bæreevne med et nominelt drejningsmomentområde på 4kN·m til 900kN·m og en maksimalt tilladt radial kraft på 520kN. Sammenlignet med traditionelle gearkoblinger tilbyder den cirka 30 % ydelsesforbedring, tilstrækkelig til at håndtere de alvorlige stød og hyppige start-stop-forhold i M3-M8 driftsområder. Takket være det sfæriske kontaktdesign mellem rullerne og boringen besidder den ikke kun en automatisk vinkelforskydningskompensation på op til 1,5°, der effektivt absorberer spændinger forårsaget af installationsfejl og rammedeformation, men virker også på samme måde som et selvjusterende leje, hvilket væsentligt reducerer det ekstra bøjningsmoment på akselen, og derved beskytter reduktionssystemets udgangsaksel mod akslen. Desuden har denne kobling en kompakt struktur og fungerer jævnt og støjsvagt. Kombineret med en indbygget slidindikator giver den ideel teknisk support til effektivt layout og bekvem tilstandsovervågning af tungt maskineri i trange rum.

Kontakt os

Download PDF

PREV: LC rullekædekobling (Q/YL 17031X-2018)
NÆSTE: QGC type involut spline kobling sfærisk rullekobling (Q/YJ16029X-2018)

Produktparametre

Send besked

TEKNISKE PARAMETRE

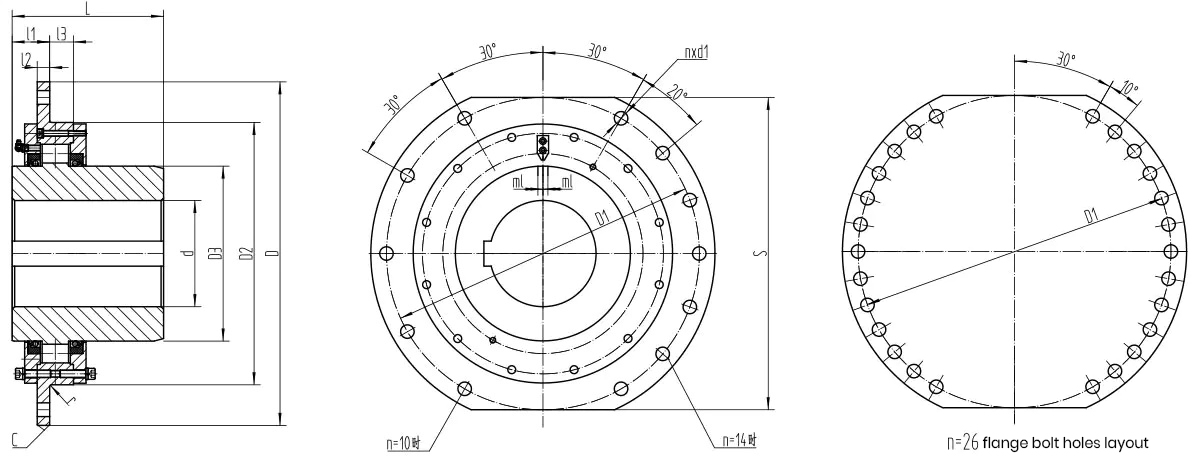

Grundlæggende parametre og hoveddimensioner af QGCA cylindrisk aksel hul kobling sfærisk rulle kobling

Type	Nominel drejningsmoment Tn/kN·m	Tilladt Radial kraft/KN	d (H7)	L	D	D1	D2	D3	n×d1	S	l₁	l₂	l₃	r	c	Slid skala/ml	Øjeblik af inerti /kg·m²	messe m/kg

QGCA1	5	16.5	40,42,45,48	84	250	220	160	85	10×Φ14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45,48,50,55	84	280	250	180	90	10×Φ14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48,50,55	84	320	280	200	95	10×Φ18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
QGCA4	14	25	60,65,70,75	107	340	300	220	130	10×Φ18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×Φ18	320	45	15	25		2	6	0.369	35
			80,85,90,95	132										3	2.5			36.5
QGCA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10×Φ18	340	45	15	25	3	2.5	6	0.496	43.3
			100.110	167										3				43.7
QGCA7	28	42	90,85,90,95	132	400	360	280	170	10×Φ18	360	47	15	33		2.5	6	0.654	53
			100.110,120	167										3				52
QGCA8	35.5	49	100.110,120	167	420	380	310	200	10×Φ18	390	47	15	33		2.5	6	0.96	69
			130.140	202										3	3			67
QGCA9	50	70	100.110,120	167	450	400	340	230	10×Φ22	400	52	20	28	3	2.5	6	1.45	89
			130.140,150	202											3			88.5
QGCA10	100	120	130.140,150	202	550	500	420	280	10×Φ22	500	60	20	38	3	3	8	3.81	156
			160.170.180	242														151
QGCA11	160	140	160.170.180	242	580	530	450	300	14×Φ22	530	60	20	38	3	3	8	4.932	184
			190.200	282											4			181
QGCA12	224	170	190.200,220	282	650	600	530	360	14×Φ22	580	65	25	33	3	4	8	9.09	267
			240.250	330														247
QGCA13	355	300	200.220	282	680	630	560	400	26×Φ22	600	65	25	35	4	4	8	12.1	319
			240.250,260	330														311
QGCA14	500	340	240.250,260	330	710	660	600	440	26×Φ26	640	82	35	43	4	4	8	18.2	403
			280.300	380											5			394
QGCA15	630	380	240.250,260	330	780	730	670	500	26×Φ26	700	82	35	43	4	4	8	29.4	544
			280.300,320	380											5			560
QGCA16	710	450	280.300,320	380	850	800	730	550	26×Φ26	760	82	35	43	4	5	8	44	693
			340.360.390	450											6			664

Bemærk:

1. Hvis diameteren d og længden L af akselhullet er uden for det område, der er angivet i tabellen, kan de aftales med producenten.
2. Træghedsmomentet og massen er tilnærmelser beregnet i henhold til minimumsdiameteren af akselhullet.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China QGCA type cylindrisk akselhulskobling sfærisk rullekobling (Q/YJ 16030X-2018) Manufacturers and QGCA type cylindrisk akselhulskobling sfærisk rullekobling (Q/YJ 16030X-2018) Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
Vores hovedprodukter er tandkobling, elastisk ærmesøjlestiftkobling, elastisk søjlestiftkobling, gearkobling med elastisk stift, en universalkobling, dækkobling, kæbekobling, stjernekobling, membrankobling, tromlekobling og gitterkobling, Oldham-koblingen, flangeskålkobling, flangekobling, GL-kobling. og en sikkerhedskobling og så videre. Vores virksomhed påtager sig også en række ikke-standardiserede koblingsdesign og -fremstilling.
Nyt værksted dækker et areal på ca. 16463,52 m². tungt værksted 5.500 M2, Præcisionsværksted 4.600m², kontorbygning og gymnastiksal 2000 M2, Spisesal 500m², Lager 1000m², Veje, begrønning, parkeringsarealer 3563 M2.
