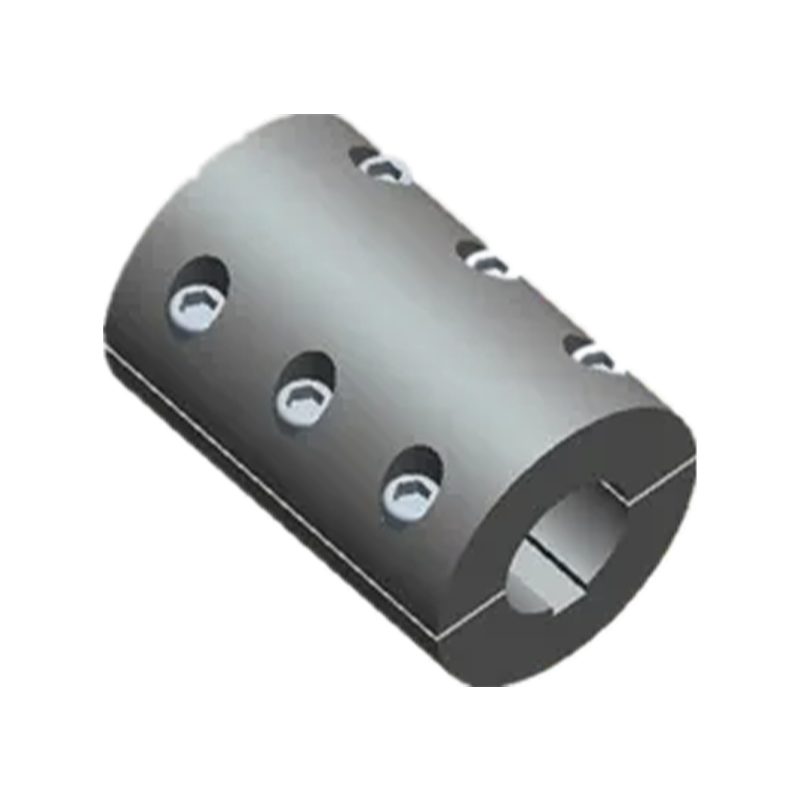

Klemmekobling af typen JK/JKW
MAC-friktionstype sikkerhedskobling (kompatibel med Q/YA41001X-2018 standard) er et industrielt transmissionsværktøj, der kombinerer præcisionsfremstillingsprocesser med effektiv overbelastningsbeskyttelsesteknologi. Den er udviklet og designet af en professionel producent af stiv kobling. Dens kerneteknologiske fordel ligger i den øjeblikkelige friktionsfriktionsbeskyttelsesmekanisme: når transmissionssystemets belastning overstiger det forudindstillede nominelle drejningsmoment (der dækker området fra 6,3 N · m til 9500 N · m), vil friktionsparret øjeblikkeligt glide jævnt, hvilket effektivt isolerer virkningen af overbelastningsbelastning på motoren og terminaludstyret. Som en teknologisk udvidelse af Rigid Coupling Factory med dyb teknisk ekspertise, bruger dette produkt slidbestandige og højtemperaturbestandige friktionsmaterialer, som kan opretholde en transmissionseffektivitet på over 95% selv efter flere udløsninger af beskyttelse. Derudover understøtter denne kobling leveret af Rigid Coupling Supplier præcis drejningsmomentindstilling ved at justere fjedermøtrikken. Dens kompakte struktur og fremragende forskydningskompensation og stødabsorberende støjreduktion gør den til en uundværlig sikkerhedsbarriere i metallurgi, minedrift og automatiseringsproduktionslinjer.
- Produktparametre
- Send besked

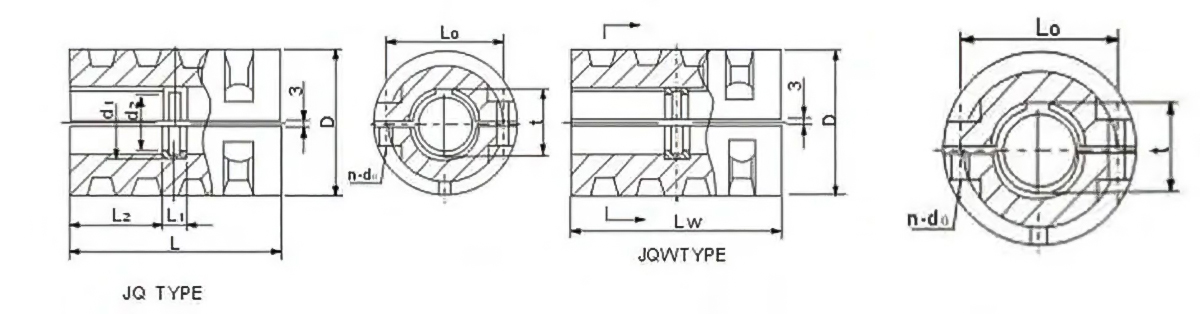

Grundparametre og hovedmål for klemmekoblingen af typen JK/JKW
| Type | Huldiameter d | Nominelt drejningsmoment Tmax/N·m | D | L | L1 | L2 | L0 | n-d0 | Lw | n-d0 | d1 | d2 | Masse m/kg |
| JK-25 | 25 | 90 | 95 | 110 | 20 | 45 | 58 | 4-12 | 100 | 4-12 | 32 | 20 | 4.47 |
| JK-30 | 30 | 90 | 102 | 130 | 20 | 55 | 64 | 4-14 | 110 | 4-14 | 38 | 25 | 4.47 |
| JK-35 | 35 | 236 | 118 | 162 | 20 | 71 | 80 | 6-14 | 115 | 4-14 | 43 | 30 | 7.6 |
| JK-40 | 40 | 236 | 118 | 162 | 20 | 71 | 80 | 6-14 | 115 | 4-14 | 48 | 35 | 7.6 |
| JK-45 | 45 | 530 | 135 | 190 | 24 | 83 | 100 | 6-14 | 135 | 4-14 | 57 | 37 | 0.85 |
| JK-50 | 50 | 530 | 135 | 190 | 24 | 83 | 100 | 6-14 | 135 | 4-14 | 62 | 22 | 10.85 |
| JK-55 | 55 | 530 | 135 | 190 | 24 | 83 | 100 | 6-14 | 135 | 4-14 | 67 | 47 | 10.85 |
| JK-60 | 60 | 1400 | 72 | 250 | 30 | 110 | 124 | 8-18 | 196 | 6-18 | 73 | 50 | 25.06 |
| JK-65 | 65 | 1400 | 172 | 250 | 30 | 110 | 124 | 8-18 | 196 | 6-18 | 78 | 55 | 25.06 |
| JK-70 | 70 | 1400 | 172 | 250 | 30 | 110 | 124 | 8-18 | 196 | 6-18 | 83 | 00 | 25.06 |
| JK-80 | 80 | 2080 | 185 | 280 | 38 | 121 | 138 | 8-18 | 220 | 6-18 | 94 | 70 | 30.16 |
| JK-85 | 85 | 265 | 185 | 280 | 38 | 121 | 138 | 8-18 | 220 | 6-18 | 99 | 75 | 30.16 |
| JK-90 | 90 | 5200 | 230 | 330 | 38 | 148 | 170 | 8-23 | 255 | 6-23 | 105 | 80 | 56.38 |
| JK-95 | 95 | 5200 | 230 | 330 | 38 | 148 | 170 | 8-23 | 255 | 6-23 | 110 | 85 | 56.38 |
| JK-100 | 100 | 5200 | 230 | 330 | 38 | 148 | 170 | 8-23 | 255 | 6-23 | 115 | 90 | 56.38 |
| JK-105 | 105 | 5200 | 230 | 330 | 38 | 148 | 170 | 8-23 | 255 | 6-23 | 120 | 95 | 56.38 |
| JK-110 | 110 | 9000 | 260 | 390 | 46 | 172 | 200 | 8-23 | 300 | 6-23 | 125 | 100 | 90 |
| JK-115 | 115 | 9000 | 260 | 300 | 46 | 172 | 200 | 8-23 | 300 | 6-23 | 130 | 105 | 90 |
| JK-120 | 120 | 9000 | 260 | 300 | 46 | 172 | 200 | 8-23 | 300 | 6-23 | 135 | 110 | 90 |
| JK-125 | 125 | 15000 | 280 | 440 | 54 | 193 | 210 | 10-23 | 360 | 8-23 | 140 | 115 | 125 |
| JK-130 | 130 | 15000 | 280 | 440 | 54 | 193 | 210 | 10-23 | 360 | 8-23 | 146 | 118 | 125 |
| JK-140 | 140 | 15000 | 300 | 440 | 54 | 193 | 230 | 10-27 | 360 | 8-23 | 158 | 128 | 140 |
| JK-150 | 150 | 28000 | 340 | 500 | 64 | 218 | 200 | 10-33 | 406 | 8-33 | 168 | 134 | 215 |
| JK-160 | 160 | 28000 | 340 | 500 | 64 | 218 | 200 | 10-33 | 406 | 8-33 | 180 | 144 | 215 |
| JK-180 | 180 | 31000 | 380 | 560 | 72 | 244 | 300 | 10-33 | 460 | 8-33 | 200 | 162 | 350 |
| JK-200 | 200 | 33750 | 420 | 640 | 80 | 280 | 340 | 10-33 | 540 | 8-33 | 220 | 182 | 516 |
Vores hovedprodukter er tandkobling, elastisk ærmesøjlestiftkobling, elastisk søjlestiftkobling, gearkobling med elastisk stift, en universalkobling, dækkobling, kæbekobling, stjernekobling, membrankobling, tromlekobling og gitterkobling, Oldham-koblingen, flangeskålkobling, flangekobling, GL-kobling. og en sikkerhedskobling og så videre. Vores virksomhed påtager sig også en række ikke-standardiserede koblingsdesign og -fremstilling.
Nyt værksted dækker et areal på ca. 16463,52 m². tungt værksted 5.500 M2, Præcisionsværksted 4.600m², kontorbygning og gymnastiksal 2000 M2, Spisesal 500m², Lager 1000m², Veje, begrønning, parkeringsarealer 3563 M2.
