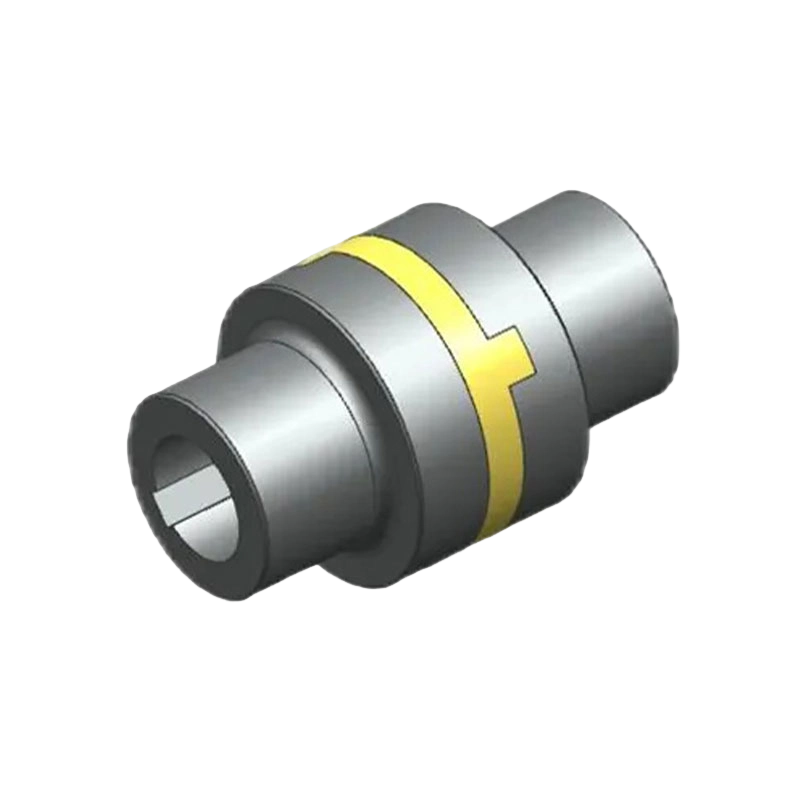

HJ type krydsgliderkobling (Q/YH 18033X-2018)
HJ Type Cross-Slider Koblinger (kompatibel med Q/YH 18033X-2018-standarden) spænder fra 120 N·m til 63.000 N·m og er meget udbredt i CNC-bearbejdningscentre, robotautomatisering, medicinsk udstyr og rumfart – felter med strenge krav til præcis positionering og bevægelseskontrol.
Med sin kompakte og lette struktur og fremragende korrosionsbestandighed reducerer denne kobling ikke kun effektivt udstyrsvedligeholdelsesbehov og pladsbehov, men forbedrer også den langsigtede pålidelighed af præcisionsmekaniske systemer under komplekse driftsforhold gennem en enkel installationsproces og jævn drift.
- Produktparametre
- Send besked
TEKNISKE PARAMETRE

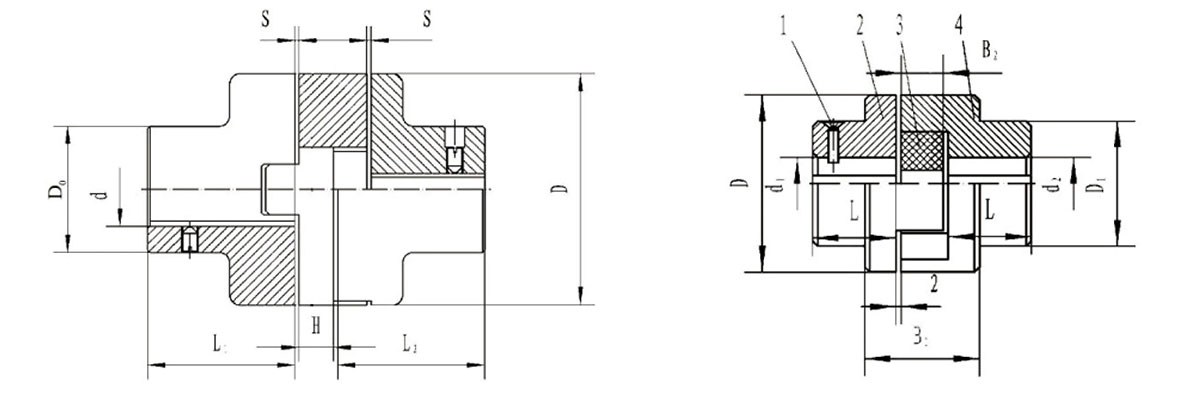

1、Skrue 2、Halvkobling 3、Slider 4、Halvkobling
Grundparametre og hovedmål for tværglidekobling af typen HJ
| Type | Nominelt drejningsmoment Tn(N.m) | Tilladt hastighed [n]r/min | Skaft hul diameter | D | D1 | L | H | S | Inertimoment (kg·m²) | messe /kg |
| HJ70 | 120 | 250 | 15-18 | 70 | 32 | 42 | 14 | 0.5 | 0.002 | 1.5 |
| HJ90 | 250 | 250 | 20-30 | 90 | 45 | 52 | 14 | 0.5 | 0.008 | 2.6 |
| HJ100 | 500 | 250 | 36-40 | 100 | 60 | 70 | 19 | 0.5 | 0.026 | 5.5 |
| HJ130 | 800 | 250 | 45-50 | 130 | 80 | 90 | 19 | 0.5 | 0.07 | 10 |
| HJ150 | 1250 | 250 | 55-60 | 150 | 95 | 112 | 19 | 0.5 | 0.14 | 15.5 |
| HJ170 | 2000 | 250 | 65-70 | 170 | 105 | 125 | 24 | 1 | 0.25 | 22.5 |
| HJ190 | 3200 | 250 | 75-80 | 190 | 110 | 140 | 29 | 1 | 0.5 | 31.5 |
| HJ210 | 5000 | 250 | 80-90 | 210 | 130 | 160 | 33 | 1 | 0.9 | 45 |
| HJ240 | 8000 | 250 | 95-100 | 240 | 140 | 180 | 33 | 1 | 1.6 | 59.5 |
| HJ260 | 9000 | 250 | 70-130 | 260 | 160 | 190 | 33 | 1 | 2 | 76 |
| HJ280 | 10000 | 100 | 80-120 | 280 | 170 | 200 | 33 | 1 | 3 | 94.3 |
| HJ300 | 13000 | 100 | 90-150 | 300 | 180 | 210 | 43 | 1 | 4.3 | 131 |
| HJ320 | 16000 | 100 | 130-140 | 320 | 190 | 220 | 43 | 1 | 5.7 | 145 |
| HJ340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 1 | 8.4 | 185 |
| HJ360 | 32500 | 100 | 110-170 | 360 | 240 | 280 | 48 | 1.5 | 19.2 | 223 |
| HJ400 | 38700 | 80 | 120-200 | 400 | 260 | 300 | 48 | 2 | 26.1 | 258 |
| HJ460 | 63000 | 70 | 150-220 | 460 | 300 | 350 | 58 | 2 | 62.9 | 390 |
