SWC-BF stor størrelse standard ekspansionsflange universalkobling

Name: SWC-BF stor størrelse standard ekspansionsflange universalkobling
Rating: 5 (99 reviews)

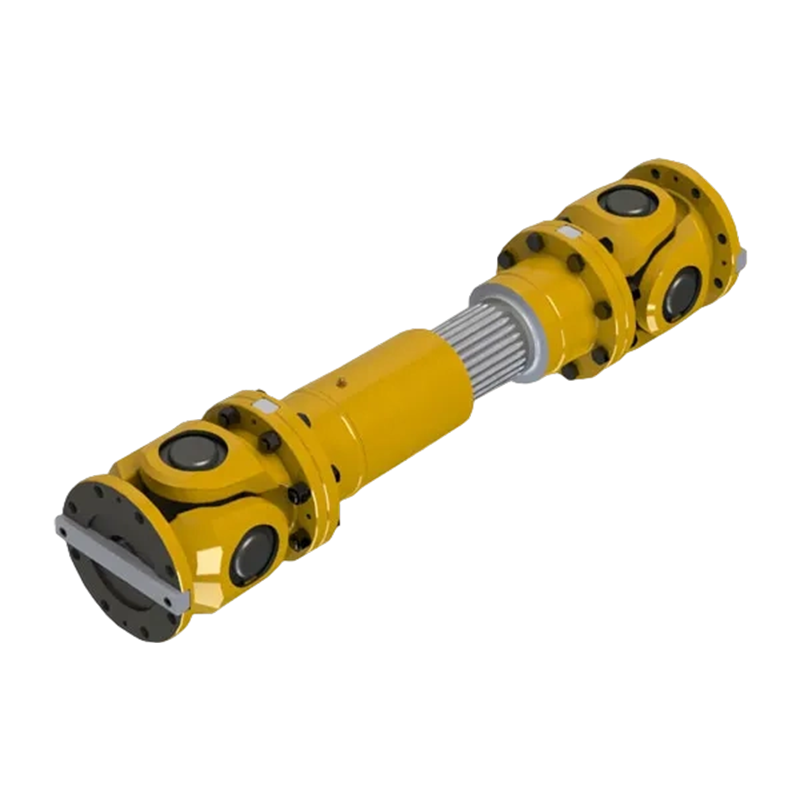

SWC-BF Stor størrelse standard teleskopflange universalkobling er en kernekomponent i tungt maskineri, der integrerer transmission med ultrahøjt drejningsmoment og fleksibel forskydningskompensation. Dets unikke standard teleskopiske flangedesign forlener udstyret med fremragende aksial ekspansions- og sammentrækningsevne, der effektivt absorberer aksiale forskydninger forårsaget af termisk ekspansion, kold kontraktion eller rammedeformation under systemdrift, hvilket sikrer kontinuerlig stabilitet af kraftoverførsel under komplekse dynamiske forhold.

Denne serie af produkter demonstrerer robuste specifikationer, med en drejediameter fra 620 mm til 1320 mm, et nominelt drejningsmoment på imponerende 16000 kN·m og et maksimalt udmattelsesmoment på 9600 kN·m, hvilket gør den i stand til at håndtere udfordringerne med høj belastning inden for krævende områder, såsom mineproduktion af stålknusning og smeltning af skibsenergi. Med en præcis kardanledskonfiguration kan denne kobling opnå nøjagtig vinkelforskydningskompensation inden for et akseafvigelsesvinkelområde på 5° til 15°, hvilket væsentligt reducerer mekanisk belastning og slid på tilsluttet udstyr.

Gennem et holdbart strukturelt design, der nøje overholder industristandarder, sikrer det ikke kun høj effektkonverteringseffektivitet, men reducerer også vedligeholdelsesomkostningerne betydeligt under langsigtet drift. Det er en ideel teknisk løsning til at opnå høj pålidelige forbindelser i store industrielle systemer.

Kontakt os

Download PDF

PREV: SWC-BF standard ekspansionsflange type universalkobling
NÆSTE: SWC-DH type kort ekspansionssvejsning universalkobling

Produktparametre

Send besked

TEKNISKE PARAMETRE

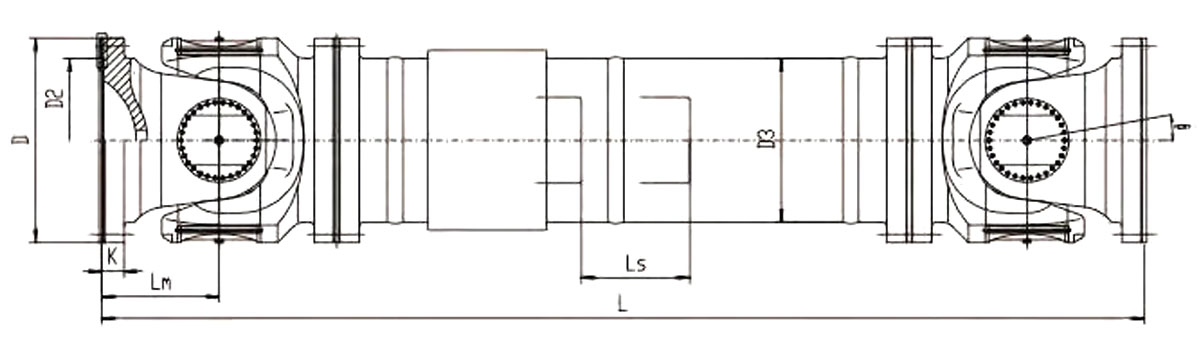

BF type stor størrelse standard ekspansionsflange universalkobling grundlæggende parametre og hovedmål

Type	rotationsdiameter D/mm	Nominelt drejningsmoment Tn/kN·m	Træthedsmoment Tf/kN·m	Lejelevetidsfaktor K	Akse vinkel β/(°)	Udvidelse sammentrækning mængde Ls/mm	Dimension /mm
							Lmin			D1 (jS11)	D2 (H7)	D3	L _m			n×φd	k
							β=5°	β=10°	β=15°				β=5°	β=10°	β=15°
SWC620BF	620	1600	960	0,21×10 ⁶	5°	250	3100	3180	3220	575	500	480	325	345	355	20×φ26	70
		1400	840	0,16×10 ⁶	10°
		1220	730	0,13×10 ⁶	15°
SWC680BF	680	2180	1310	0,51×10 ⁶	5°	250	3250	3350	3390	635	550	530	350	375	385	24×φ26	70
		1900	1140	0,41×10 ⁶	10°
		1640	980	0,32×10 ⁶	15°
SWC740BF	740	2800	1680	1,18×10 ⁶	5°	250	3460	3580	3620	685	600	590	385	415	425	24×φ33	80
		2450	1470	0,98×10 ⁶	10°
		2100	1260	0,75×10 ⁶	15°
SWC780BF	780	3200	1920	1,73×10 ⁶	5°	250	3720	3860	3920	725	640	630	405	440	455	24×φ33	90
		2860	1720	1,48×10 ⁶	10°
		2500	1500	1,06×10 ⁶	15°
SWC840BF	840	3600	2160	3,63×10 ⁶	5°	250	3960	4040	4100	775	680	660	460	480	495	24×φ39	100
		3580	2150	3,11×10 ⁶	10°
		3100	1860	2,23×10 ⁶	15°
SWC920BF	920	5300	3200	9,02×10 ⁶	5°	300	4520	4620	4680	855	730	750	500	525	540	24×φ39	110
		4700	2820	8,12×10 ⁶	10°
		4050	2430	5,62×10 ⁶	15°
SWC1000BF	1000	6900	4140	18,2×10 ⁶	5°	300	5020	5100	5180	920	800	790	555	575	595	20×φ45	125
		6000	3600	15,3×10 ⁶	10°
		5200	3120	12,2×10 ⁶	15°
SWC1100BF	1100	9200	5520	46,0×10 ⁶	5°	300	5640	5720	5820	1020	880	860	610	630	655	20×φ45	135
		8000	4800	36,1×10 ⁶	10°
		6900	4140	30,3×10 ⁶	15°
SWC1200BF	1200	12000	7200	110×10 ⁶	5°	300	6380	6440	6550	1110	960	940	670	685	715	20×φ52	150
		10400	6240	94×10 ⁶	10°
		9000	5400	74×10 ⁶	15°
SWC1280BF	1280	14600	8760	212×10⁶	5°	350	7200	7280	7360	1190	1020	1000	725	745	765	20×φ52	160
		12700	7600	165×10 ⁶	10°
		11000	6600	138×10 ⁶	15°
SWC1320BF	1320	16000	9600	288×10 ⁶	5°	350	8000	8080	8150	1230	1040	1020	750	770	790	24×φ52	170
		13900	8340	224×10 ⁶	10°
		12000	7200	187×10 ⁶	15°
