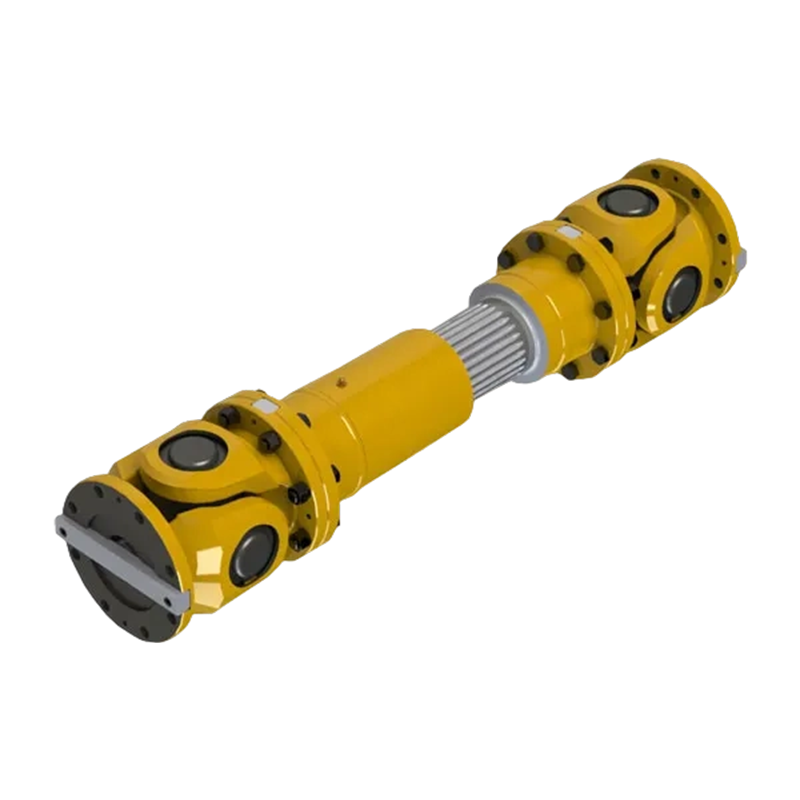

SWC-BF standard ekspansionsflange type universalkobling

Name: SWC-BF standard ekspansionsflange type universalkobling
Rating: 5 (99 reviews)

SWC-BF standard teleskopflange universalled er en avanceret ingeniørløsning designet til at opfylde kravene til effektiv drejningsmomentoverførsel og kompensation for vinkelafvigelse. Dens unikke flangedesign og teleskopiske struktur gør den fremragende til at absorbere aksial forskydning og vinkelforskydning, hvilket effektivt reducerer belastningen på tilslutningsudstyr og forlænger systemets samlede levetid. Denne kobling har en robust flangestruktur og har ekstremt høj drejningsmomentbærende kapacitet (såsom det nominelle drejningsmoment for SWC550BF-modellen kan nå op til 1000 kN · m), som kan tilpasse sig barske industrielle anvendelsesmiljøer såsom metallurgi, petrokemikalier, skibsteknik og tungt maskineri. Mens de leverer sådanne kraftige transmissionsløsninger, integrerer de relevante felter ofte komponenter såsom Nylon Gear Coupling, Nylon Sleeve Gear Coupling, Nylon Indre Gear Coupling og Flexible Nylon Gear Coupling for at imødekomme de fleksible transmissionsbehov ved forskellige arbejdsforhold, hvilket sikrer præcis og pålidelig kraftoverførsel. Produktet følger strengt industristandarder i produktionen, hvilket sikrer høj konsistens og kompatibilitet. Dens lette installation og lave vedligeholdelseskrav reducerer virksomhedens driftsomkostninger og nedetid betydeligt.

Kontakt os

Download PDF

PREV: SWC-BH standard ekspansionssvejset universalkobling
NÆSTE: SWC-BF stor størrelse standard ekspansionsflange universalkobling

Produktparametre

Send besked

TEKNISKE PARAMETRE

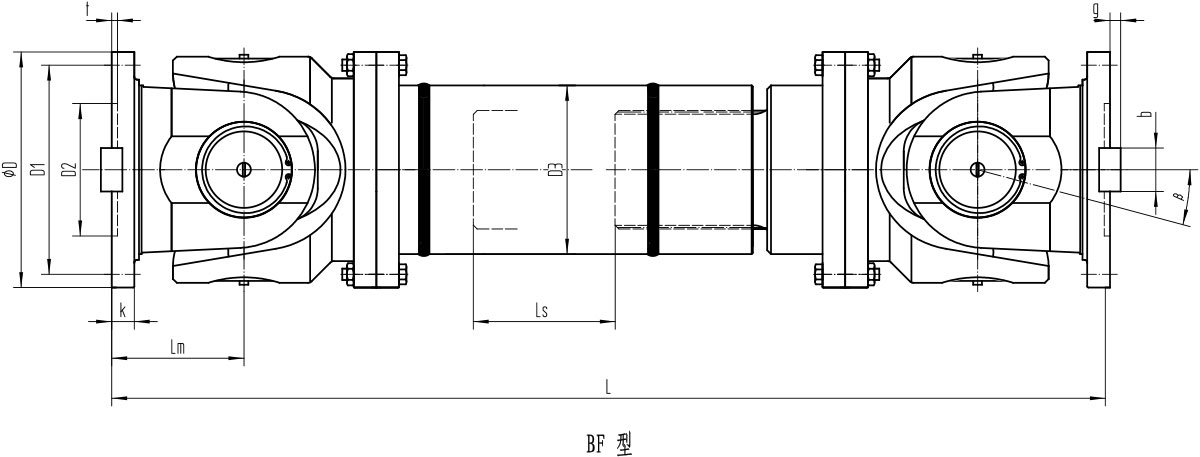

BF standard ekspansionsflange universal kobling grundparametre og hovedmål

Type	rotationsdiameter D/mm	Nominelt drejningsmoment Tn/kN·m	Træthed drejningsmoment Tf/kN·m	Bærende liv faktor L	akse Vinkel β/(°)	Udvidelse indgået kontrakt mængde Ls/mm	Dimension/mm										Inertimoment I/kg·m²		messe m/kg
Type	rotationsdiameter D/mm	Nominelt drejningsmoment Tn/kN·m	Træthed drejningsmoment Tf/kN·m	Bærende liv faktor L	akse Vinkel β/(°)	Udvidelse indgået kontrakt mængde Ls/mm	L _min	D1 (jS11)	D2 (H7)	D3	Lm	n×φd	k	t	b (h9)	g	L _min	Forøgelse 100 mm	L _min	Forøgelse 100 mm
SWC180BF	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.267	0.007	80	2.8
SWC200BF	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.505	0.013	109	3.7
SWC225BF	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.788	0.023	138	4.9
SWC250BF	250	80	40	2,82×10¹	≤15	140	1035	218	150	168	140	8×φ19	25	6	40	12.5	1.445	0.028	196	5.3
SWC285BF	285	120	58	8,28×10¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.873	0.051	295	6.3
SWC315BF	315	160	80	2,79×10²	≤15	140	1315	280	185	219	180	10×φ23	32	8	40	15	5.094	0.08	428	8
SWC350BF	350	225	110	7,44×10²	≤15	150	1440	310	210	245	194	10×φ23	35	8	50	16	7.476	0.146	582	11.5
SWC390BF	390	320	160	1,86×10³	≤15	170	1590	345	235	267	215	10×φ25	40	8	70	18	16.62	0.222	817	15
SWC440BF	440	500	250	8,25×10³	≤15	190	1875	390	255	325	260	16×φ28	42	10	80	20	28.24	0.474	1290	21.7
SWC490BF	490	700	350	2.154×10⁴	≤15	190	1985	435	275	351	270	16×φ31	47	12	90	22.5	48.43	0.69	1721	27.3
SWC550BF	550	1000	500	6.335×104	≤15	240	2300	492	320	426	305	16×φ31	50	12	100	22.5	86.98	1.357	2567	34
