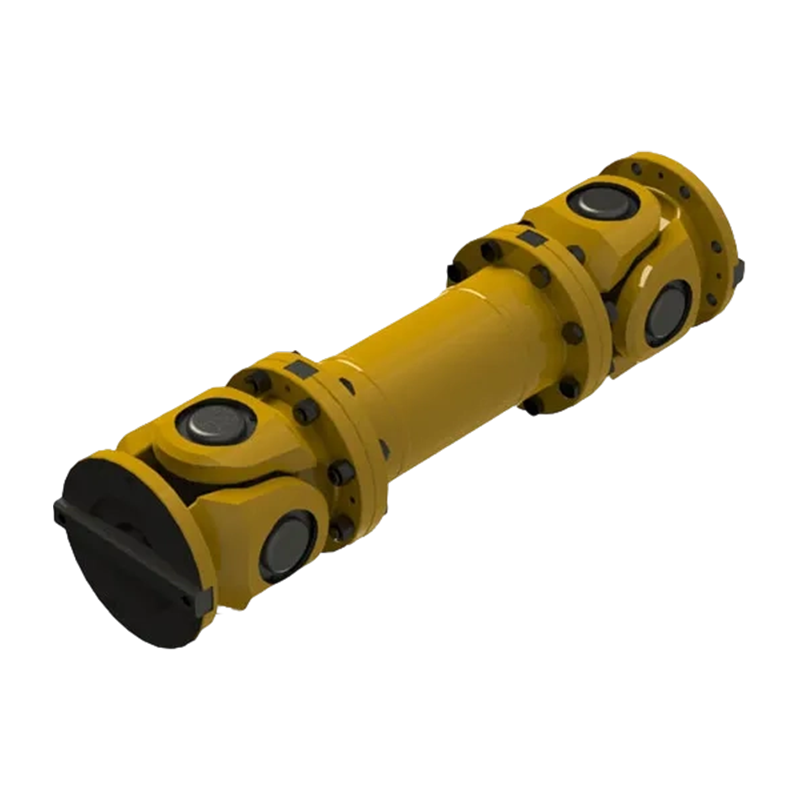

SWC-WF type flange universalkobling uden ekspansionssvejsning

Name: SWC-WF type flange universalkobling uden ekspansionssvejsning
Rating: 5 (99 reviews)

SWC-WF type ikke ekspansionssvejset flange kardanled giver en stabil og effektiv kraftoverførselsløsning til tunge arbejdsforhold, der ikke kræver hyppig aksial kompensation gennem sin strømlinede ikke-svejsede flangestruktur, især i præcisionsindustrier som papirfremstilling, kemisk og generel fremstilling. Koblingen har et ikke-elastisk metalelementdesign af høj styrke, og dens kernefordele ligger i fremragende vinkelkompensationsevne (maksimal akselvinkel op til 15°) og ekstrem høj drejningsmomentoverførselseffektivitet. Det nominelle drejningsmoment kan bæres op til 1000 kN · m, hvilket sikrer forbindelsesstabilitet og driftsholdbarhed af tunge maskinsystemer i barske miljøer. I modsætning til den lette Nylon Gear Coupling eller Nylon Sleeve Gear Coupling, fokuserer SWC-WF-serien mere på strukturel stivhed og nem installation under højt drejningsmoment. Men når man bygger komplekse automatiserede produktionslinjer, kan den også integreres fleksibelt med komponenter såsom nylon indre gearkobling og fleksibel nylon gearkobling for at opfylde de dobbelte krav til kraftoverførselsnøjagtighed og fleksibel tilpasning af systemet, hvorved den samlede effektivitet af hele systemet forbedres betydeligt, samtidig med at vedligeholdelsesomkostningerne reduceres.

Kontakt os

Download PDF

PREV: Ingen tidligere artikel
NÆSTE: SWC-BH standard ekspansionssvejset universalkobling

Produktparametre

Send besked

TEKNISKE PARAMETRE

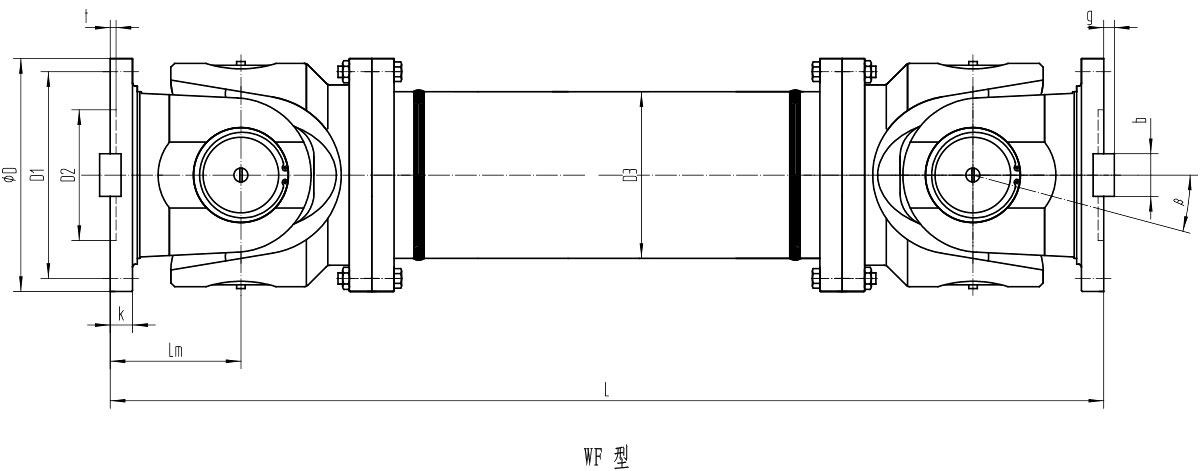

Grundparametre og hovedmål for WF-type stor universalkobling uden ekspansionsflange

Type	Rotationsdiameter D/mm	Nominelt drejningsmoment Tn/kN·m	Træthedsmoment Tf/kN·m	Lejelevetidsfaktor L	Akse vinkel β/(°)	Dimension/mm										Inertimoment I/kg·m²		Masse m/kg
Type	Rotationsdiameter D/mm	Nominelt drejningsmoment Tn/kN·m	Træthedsmoment Tf/kN·m	Lejelevetidsfaktor L	Akse vinkel β/(°)	L _min	D₁(js11)	D₂(H7)	D3	L _m	n×φd	k	t	b(h9)	g	L _min	Forøgelse 100 mm	L _min	Forøgelse 100 mm
SWC180WF	180	22.4	11.2	0.245	≤15	560	155	105	114	110	8×φ17	17	5	24	7	0.248	0.007	58	2.8
SWC200WF	200	36	18	1.115	≤15	585	170	120	133	115	8×φ17	17	5	28	8	0.316	0.013	82	3.7
SWC225WF	225	56	28	7.812	≤15	610	196	135	152	120	8×φ17	20	5	32	9	0.636	0.023	93	4.9
SWC250WF	250	80	40	2,82×10¹	≤15	715	218	150	168	140	8×φ19	25	6	40	12.5	1.352	0.028	143	5.3
SWC285WF	285	120	58	8,28×10¹	≤15	810	245	170	194	160	8×φ21	27	7	40	15	2.664	0.051	220	6.3
SWC315WF	315	160	80	2,79×10²	≤15	915	280	185	219	180	10×φ23	32	8	40	15	4.469	0.08	300	8
SWC350WF	350	225	110	7,44×10²	≤15	980	310	210	245	194	10×φ23	35	8	50	16	7.189	0.146	387	11.5
SWC390WF	390	320	160	1,86×10³	≤15	1100	345	235	267	215	10×φ25	40	8	70	18	13.18	0.222	588	15
SWC440WF	440	500	250	8,25×10³	≤15	1290	390	255	325	260	16×φ28	42	10	80	20	23.25	0.474	880	21.7
SWC490WF	490	700	350	2.154×10⁴	≤15	1360	435	275	351	270	16×φ31	47	12	90	22.5	41.89	0.69	1263	27.3
SWC550WF	550	1000	500	6.335×104	≤15	1510	492	320	426	305	16×φ31	50	12	100	22.5	68.48	1.357	1663	34
