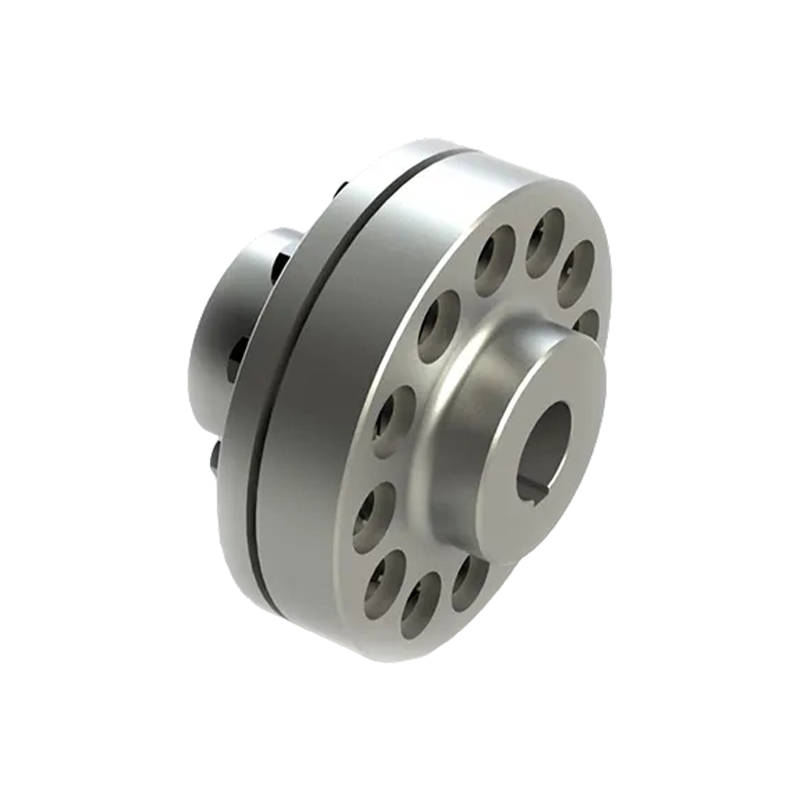

TC-type elastisk ærmestiftkobling (Q/YZ 320033-2018)
TC-type elastisk ærmesøjlestiftkobling (Q/YZ 320033-2018) er en højtydende fleksibel komponent, der udnytter elastisk ærmedeformation til at opnå kraftoverførsel. Dens kernefordel ligger i det præcise spaltedesign mellem den ydre cirkel af den elastiske muffe og flangehullet, som giver koblingen fremragende forskydningskompensationsevne, der effektivt balancerer den relative forskydning mellem de to aksler og absorberer stødbelastningen under drift. Den har fremragende miljøtilpasningsevne og kan opretholde stabil fysisk ydeevne i et bredt temperaturområde på -30 ℃ til 80 ℃. Dens struktur er enkel, pålidelig og kræver ikke smøring, hvilket gør den til et ideelt valg til at opnå stødabsorbering og støjreduktion i små og mellemstore drejningsmomenttransmissionssystemer.
- Produktparametre
- Send besked
TEKNISKE PARAMETRE

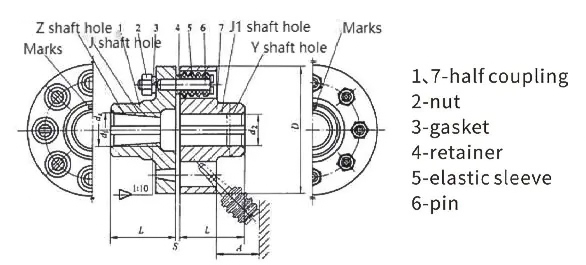

Grundlæggende parametre og hovedmål for TC-type elastisk ærmestiftkobling
| Model | Nominel Moment T n /N·m | Tilladt Hastighed [n]/r.min⁻1 | Akselboring Diameter d1, d2, d z | L | D | S | A | messe m/kg | messe Moment af Træghed I/kg·m² |
| TC1 | 16 | 8800 | 10,11 | 25 | 71 | 3 | 18 | 0.818 | 0.00047 |
| 12,14 | |||||||||
| TC2 | 25 | 7600 | 12,14 | 35 | 80 | 1.195 | 0.00084 | ||
| 16,18,19 | |||||||||
| TC3 | 63 | 6300 | 16,18,19 | 38 | 95 | 4 | 35 | 2.195 | 0.0023 |
| 20,22 | |||||||||
| TC4 | 100 | 5700 | 20,22,24 | 40 | 106 | 3.2 | 0.0037 | ||
| 25,28 | |||||||||
| TC5 | 224 | 4600 | 25,28 | 50 | 128 | 5 | 45 | 6.052 | 0.012 |
| 30,32,35 | |||||||||
| TC6 | 355 | 3800 | 32,35,38 | 55 | 158 | 9.568 | 0.028 | ||
| 40,42 | |||||||||
| TC7 | 560 | 3600 | 40,42,45,48 | 65 | 188 | 15.7 | 0.055 | ||
| TC8 | 1120 | 3000 | 45,48,50,55,56 | 70 | 224 | 6 | 65 | 24 | 0.134 |
| 60,63 | |||||||||
| TC9 | 1600 | 2850 | 50,55,56 | 80 | 248 | 31 | 0.213 | ||
| 60,63,65,70,71 | |||||||||
| TC10 | 3150 | 2300 | 63,65,70,71,75 | 100 | 315 | 8 | 80 | 61.4 | 0.66 |
| 80,85,90,95 | |||||||||
| TC11 | 6300 | 1800 | 80,85,90,95 | 115 | 400 | 10 | 100 | 120.7 | 2.12 |
| 100.110 | |||||||||
| TC12 | 12500 | 1450 | 100.110,120,125 | 135 | 475 | 12 | 130 | 210.34 | 5.39 |
| 130 | |||||||||
| TC13 | 22400 | 1150 | 120.125 | 160 | 600 | 14 | 180 | 419.36 | 17.58 |
| 130.140.150 | |||||||||
| 160.170 |
