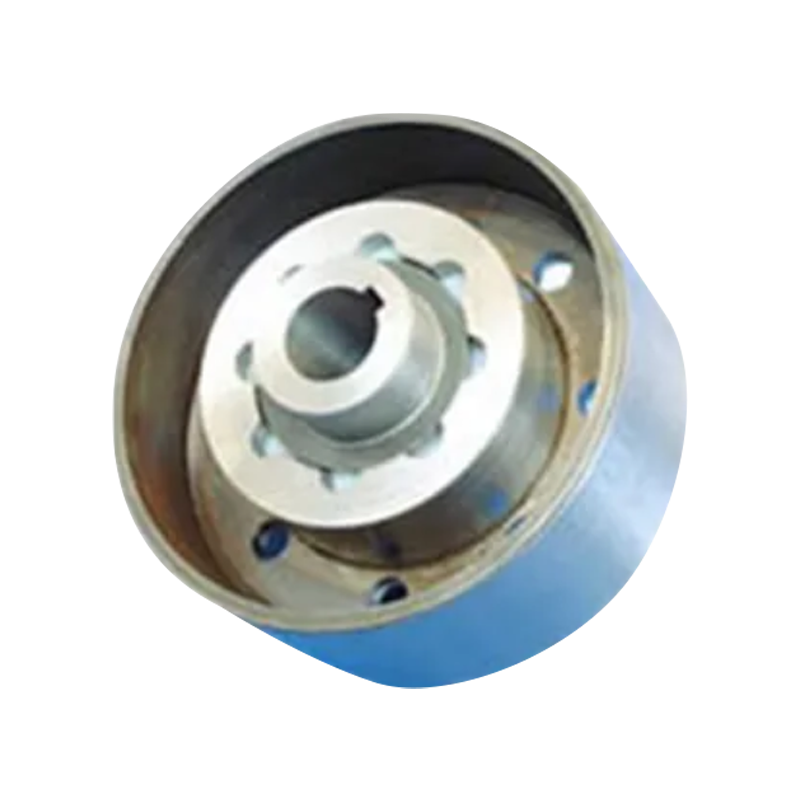

ZCL type elastisk stiftkobling med bremsehjul (Q/YZ 33008X-2018)

Name: ZCL type elastisk stiftkobling med bremsehjul (Q/YZ 33008X-2018)
Rating: 5 (99 reviews)

ZCL-type elastisk søjlestiftkobling med bremsehjul (Q/YZ 33008X-2018) er en effektiv kraftoverførselskomponent designet strengt i overensstemmelse med GB/T 5015-standarden. Den integrerer smart kraftoverførsel og præcisionsbremsefunktioner og er specielt udviklet til arbejdsforhold som kraner og transportører, der kræver hyppigt startstop og pålidelig bremsning. Kernefordelen ved produktet ligger i brugen af højkvalitets nylon-elastiske søjlestifter med selvsmørende egenskaber, som ikke kun opnår smørefri drift og lave vedligeholdelsesomkostninger, men også giver fremragende bufferbeskyttelse gennem forskydningsdeformationen af søjlestifterne, som kan modstå op til 200% øjeblikkelig overbelastning og effektivt reducerer den stive påvirkning af startmomentets kraftsystem på startmomentet. Dets strukturelle design er ekstremt praktisk. Når det er nødvendigt at udskifte slidte dele, behøver teknikere kun at afmontere ledepladen for hurtigt at udskifte søjlestiften uden at flytte den halve kobling, hvilket i høj grad reducerer nedetiden for vedligeholdelse. Denne serie af koblinger har robust multi-direktionel forskydningskompensation, med et nominelt momentdækningsområde på 250 N · m til 31500 N · m og en maksimalt tilladt hastighed på 6000 r/min. Mens den sikrer transmissionsstabilitet, giver den et ideelt valg til forskellige industrielle aksellayouts, der balancerer økonomi og høj pålidelighed.

Kontakt os

Download PDF

PREV: ZCD type konisk aksel hul elastisk pin gearkobling (Q/YZ33007X-2018)
NÆSTE: ZC type elastisk stift gearkobling (Q/YZ33006X-2018)

Produktparametre

Send besked

TEKNISKE PARAMETRE

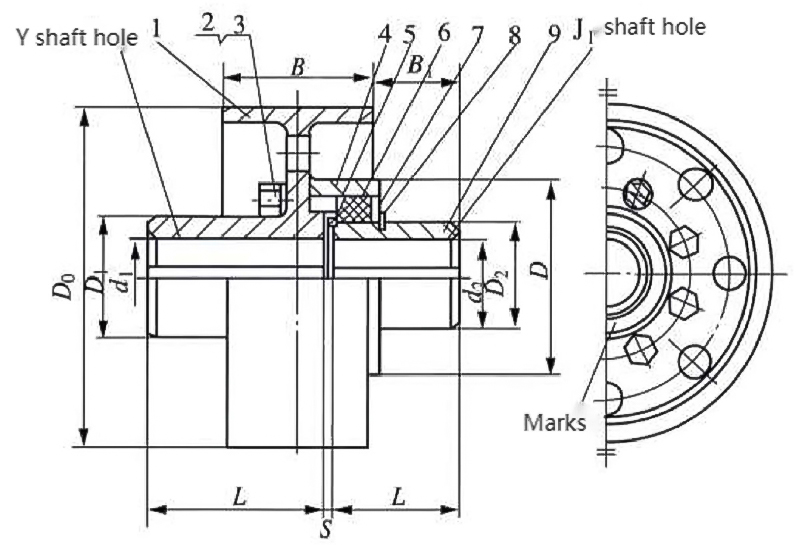

Hjul med 1 bremse 9—halvkobling

Grundparametre og hovedmål for elastisk stiftkobling af typen ZCL med bremsehjul

Type	Nominel drejningsmoment N•m	Tilladt hastighed [n]/r·min⁻1	Skaft hul diameter d1,d2	Skaft hul længde		D₀	D1	D	D2	B	B1	S	Øjeblik af inerti I/kg•m²	messe m/kg
				Y	J1
ZCL1	250	4500	16,18,19	42		160	50	98	56	70	9	2	0.018	5.82
			20,22,24	52	38						19			6.05
			25,28	62	44						29			6.17
			30,32,35,38	82	60						49			6.64
ZCL2	630	3800	25,28,	62		200	65	124	70	85	30		0.053	11.15
			30,32,35,38	82	60						50			11.77
			40,42,45,48	112	84						80			12.04
ZCL3	1800	3000	40,42,45,48,50,55,56	112	84	250	90	166	105	105	48.5	3	0.181	28.09
			60,63,65,70	142	107						78.5		0.183	27.54
ZCL4	4500	2450	50,55,56	112	132	315	120	214	130	132	40		0.534	48.75
			60,63,65,70,71,75	142	107						70		0.543	51.69
			80,85,90	172	132						100		0.547	50.21
ZCL5	8000	1900	60,63,65,70,71,75	142	107	400	130	240	145	170	44		1.404	76.51
			80,85,90,95	172	132						74		1.413	76.25
ZCL6	11200	1500	70,71,75	142	107	500	160	280	170	210	40	4	3.812	124.65
			80,85,90,95	172	132						70		3.841	129.73
			100.110.120	212	167						110		3.865	130.61
ZCL7	18000	1200	80,85,90,95	172	132	630	190	330	200	265	42		10.674	216.43
			100.110.120,125	212	167						82		10.742	222.63
			130	252	202						112		10.753	215.03
ZCL8	25000	1050	90,95	172	132	710	220	380	220	300	35		18.96	299.01
			100.110.120,125	212	167						45		19.089	307.92
			130.140.150	252	202						85		19.156	305.42
ZCL9	31500	950	100.110.120,125	212	167	800	245	400	245	340	40	5	33.258	403.84
			130.140.150	252	202						80		33.385	405.68
			160.170.180	302	242						130		33.446	398.57

Bemærk:

1. Træghedsmomentet og massen beregnes i henhold til J/Y-akselhulskombinationstypen og den minimale akselhulsdiameter.
2. Kortvarig overbelastning må ikke overstige 2 gange det nominelle drejningsmoment Tn-værdi.
