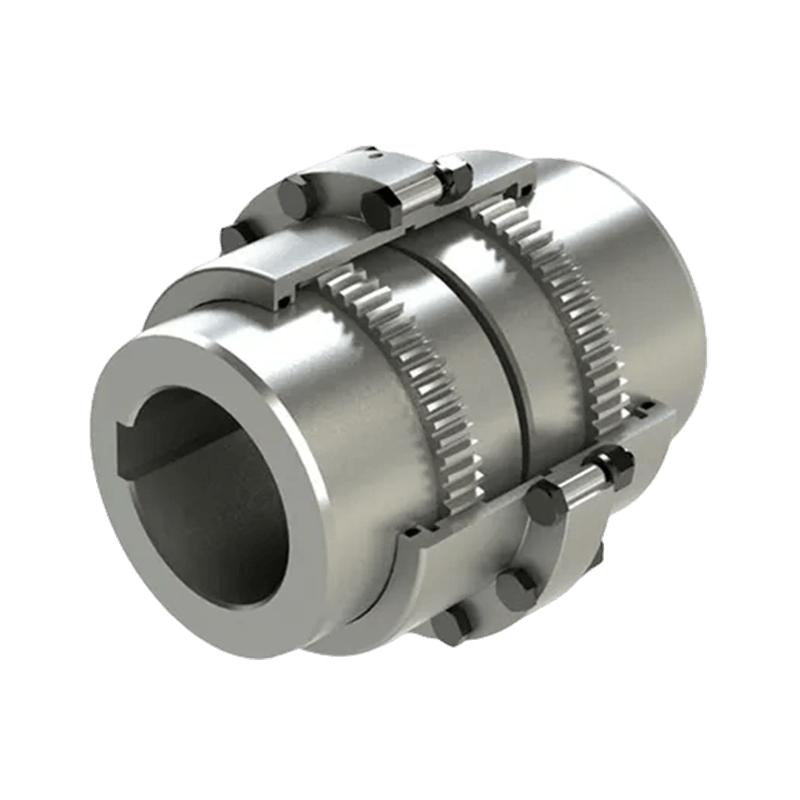

GC Tromle gearkobling (Q/YG 13010X-2018)

Produktoversigt: GC-type tromle gearkobling (standard: Q/YG 13010X-2018) er en robust og effektiv mekanisk transmissionsenhed, der er specielt designet til at overføre drejningsmoment mellem to aksler og samtidig kompensere for radiale, aksiale og vinkelforskelle. Dette produkt er meget udbredt i forskellige industrielle applikationer, der kræver ekstrem høj momentoverførselsnøjagtighed på grund af dets overlegne pålidelighed og holdbarhed.

Nøglefunktioner:

1. Høj belastningskapacitet: Denne kobling er præcisionskonstrueret og kan modstå ekstremt høje drejningsmomentbelastninger, hvilket gør den ideel til tunge industrielle miljøer såsom miner, stålværker og elproduktion.

2. Fremragende fleksibilitet: Dens unikke fleksible design giver mulighed for vinkel-, parallel- og aksialforskydning mellem de to aksler, hvilket effektivt reducerer belastningen på det tilsluttede udstyr og minimerer risikoen for for tidlig udstyrsfejl.

3. Robust og holdbar struktur: Konstrueret af stål eller legeringsmaterialer af høj kvalitet, kan den fungere stabilt under barske forhold med ekstreme temperaturer, korrosive miljøer og alvorlige vibrationer.

4. Nem installation og vedligeholdelse: Installationsprocessen er enkel og intuitiv, hvilket letter hurtig opsætning. I mellemtiden minimerer dets robuste design vedligeholdelseskravene, hvilket effektivt reducerer nedetiden og sænker driftsomkostningerne.

5. Fremragende udskiftelighed: GC-koblinger er typisk designet til at kunne udskiftes med andre mærker, hvilket giver mulighed for udstyrsopgraderinger eller -udskiftninger uden væsentlige ændringer.

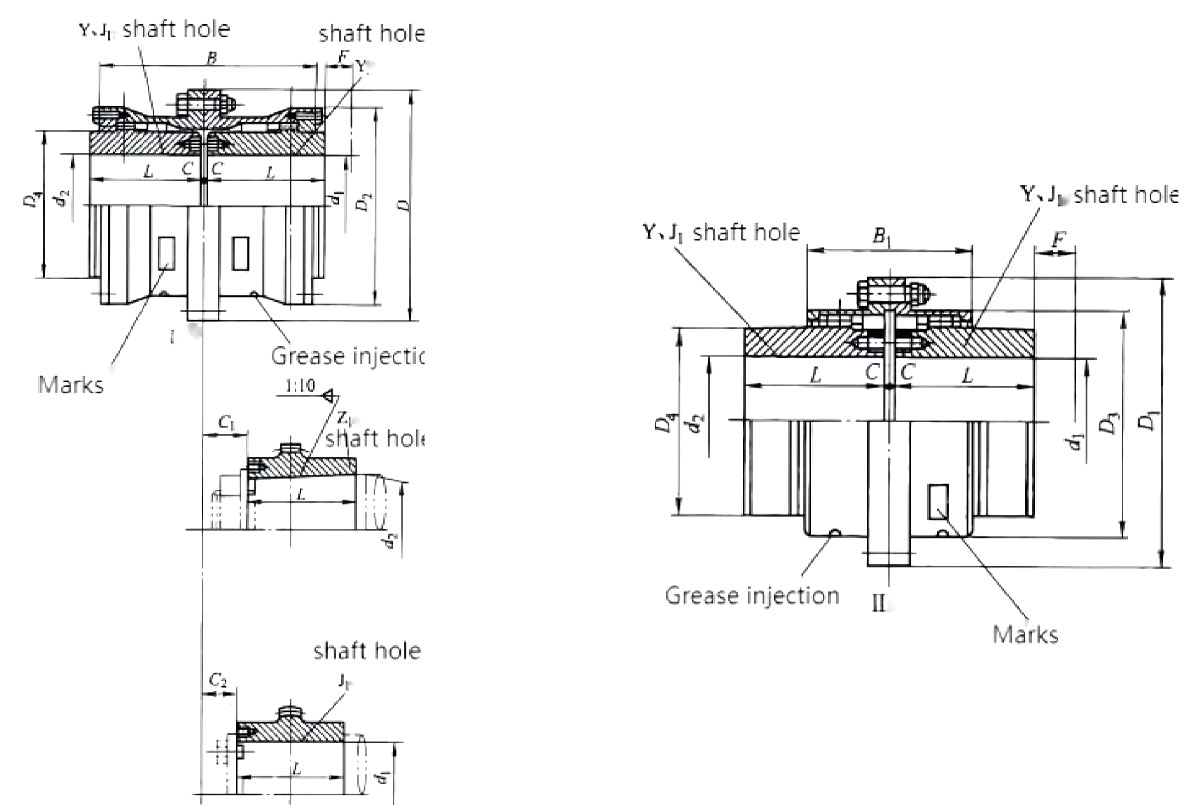

Strukturelt design: GC-koblinger anvender præcisionsbearbejdede indvendige og udvendige tandprofiler.

1. Konfiguration af akselhul: Understøtter forskellige akselhultyper, herunder Y, J1, Z1 osv., for at tilpasse sig forskellige industrielle krav til akselendeforbindelser.

2. Smøresystem: Huset er designet med dedikerede olieindsprøjtningshuller for at sikre tilstrækkelig smøring af tandoverfladerne, hvilket forlænger levetiden.

4. Tilslutningsmetode: Højstyrkebolte bruges til at forbinde de to halvkoblinger sikkert, hvilket resulterer i en kompakt og stabil struktur.

Tekniske specifikationer: GC-serien af koblinger dækker en bred vifte af størrelser (GC1 til GC24) fra små til ekstra store, og opfylder transmissionsbehov i forskellige skalaer:

1. Nominelt drejningsmoment (T _n ): Rækkevidde fra 800 N·m til 1.400.000 N·m.

2. Tilladt hastighed ([n]): Op til 7500 r/min (afhængig af model).

3. Gældende akseldiameter (d ₁ , d ₂ , d _z ): Velegnet til aksler med diametre fra 12 mm til 520 mm.

Typiske applikationer: På grund af deres høje ydeevne er GC-type tromle gearkoblinger meget brugt i mekaniske transmissionssystemer i følgende industrier:

Metallurgisk udstyr og minemaskiner

Løfte- og havnemaskineri

Vandbesparende udstyr og papirfremstillingsmaskiner

Kompressor-, pumpe- og turbinedrev
