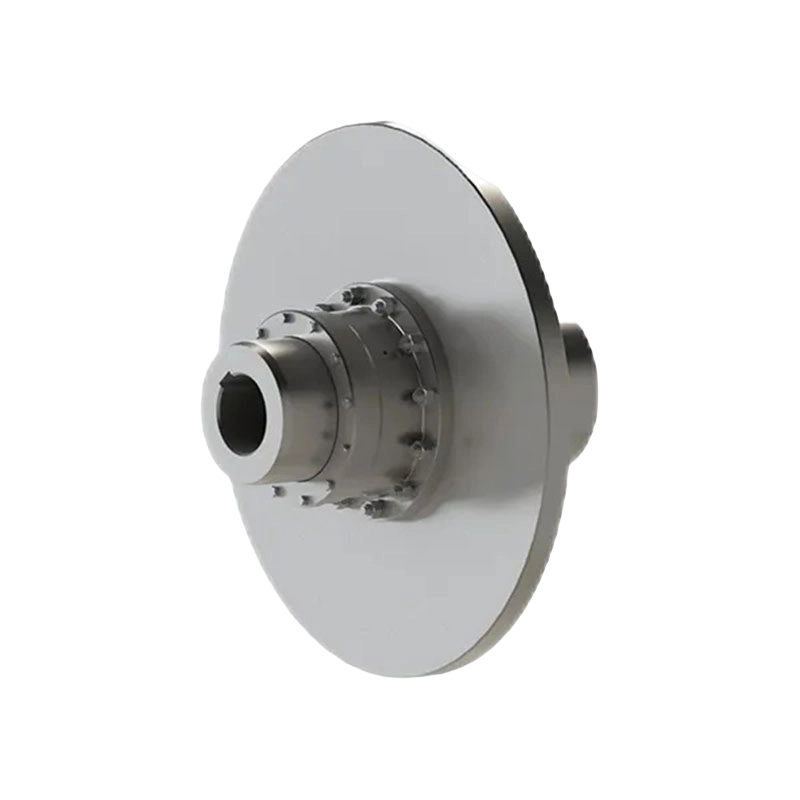

GAPK type med skivetromle gearkobling (Q/YG 12009X-2018)

Produktoversigt: GAPK-type tromle gearkobling med bremseskive (standard: Q/YG 12009X-2018) er en transmissionsenhed, der er specielt designet til brug med skivebremser. Dette produkt understøtter tovejsrotation og opfylder kravene til kraftoverførsel og bremser under komplekse arbejdsforhold.

Strukturelle egenskaber:

1. Dobbelttromle gearstruktur: Besidder fremragende forskydningskompensationsevne, der effektivt kompenserer for stor aksial forskydning.

2. Optimeret bremseskivearrangement: Bremseskiven er monteret på den drevne ende af koblingen, hvor halvkoblingen fuldt ud bærer bremseskivens vægt, arbejdsbremsebelastning og vibration. Dette design forbedrer markant indgrebsydelsen af ​​tromlegearene under bremsning, hvilket forbedrer transmissionssystemets stabilitet.

3. Indstiksmonteringsdesign: Bremseskiven vedtager en indsatsmonteringsstruktur, som giver brugerne mulighed for hurtigt at udskifte bremseskiven uden at skille transmissionsudstyret ad, hvilket i høj grad reducerer vedligeholdelsestiden.

4. Kompakt struktur og varmeafledning: Det overordnede strukturelle design er videnskabeligt kompakt, hvilket giver fremragende køle- og varmeafledningsforhold for bremseskiven, hvilket sikrer pålidelig ydeevne under langvarig drift med høj intensitet.

Kernefordele:

1. Høj sikkerhed: Koblingens maksimale bremsemoment er ikke begrænset af dens egen strukturelle styrke, hvilket sikrer sikker og pålidelig ydeevne.

2. Stærk belastningskapacitet: Særligt velegnet til tunge opgaver med hyppige ændringer i belastning, hastighed og retning.

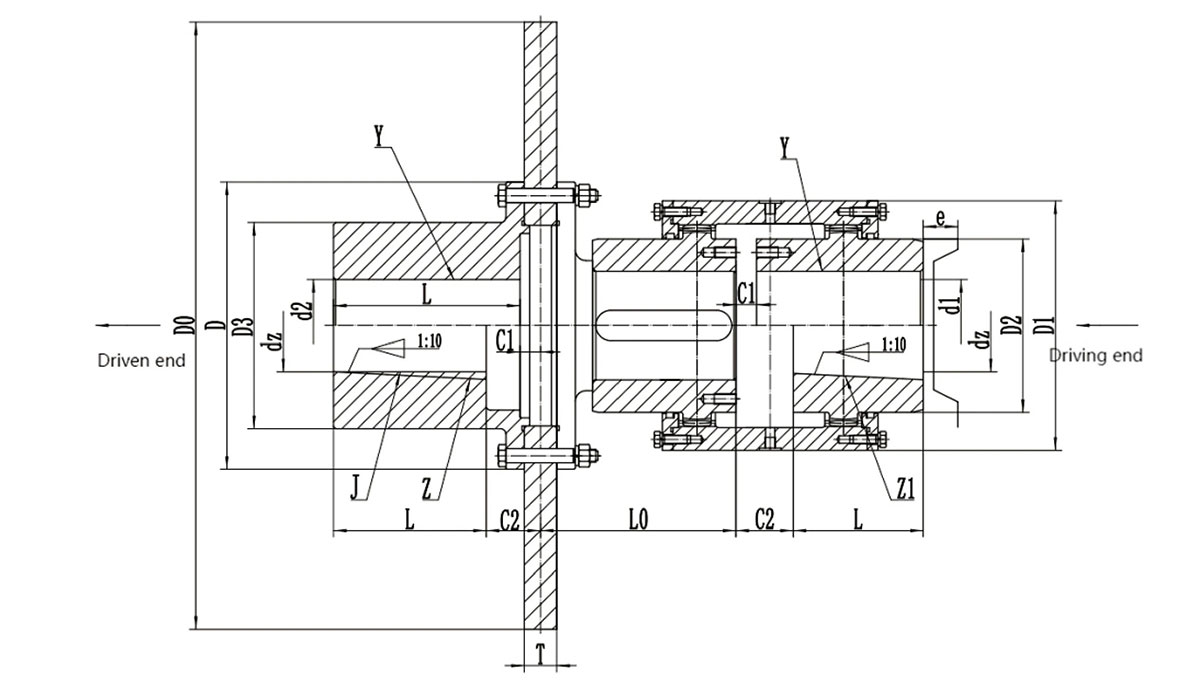

3. Alsidige konfigurationer: Tilbyder forskellige kombinationer af akselhul (f.eks. Y-Y, J1-J1, Z-Z, Z1-Z1 osv.) for at tilpasse sig forskellige industrielle grænsefladekrav.

Tekniske specifikationer:

1. Nominelt drejningsmoment (T _n ): 630 N.m til 112.000 N.m.

2. Tilladt hastighed (n): 1200 r/min til 4000 r/min (afhængig af den specifikke model).

3. Maksimalt bremsemoment (T _m ): Bør ikke overstige det dobbelte af det nominelle drejningsmoment (dvs. T _m ≤ 2T _n ).

4. Størrelser: Dækker forskellige størrelser fra GAPK1 til GAPK14, der kan tilpasses til en bred vifte af akselhuldiametre.

Anvendelsesområder: Denne produktserie er meget udbredt i tunge maskinindustrier med ekstremt høje krav til transmissionspræcision og bremsepålidelighed, herunder: Metallurgisk og minedriftsudstyr; Løfte- og havnemaskiner; Udstyr til vandbesparelse og papirfremstilling.
