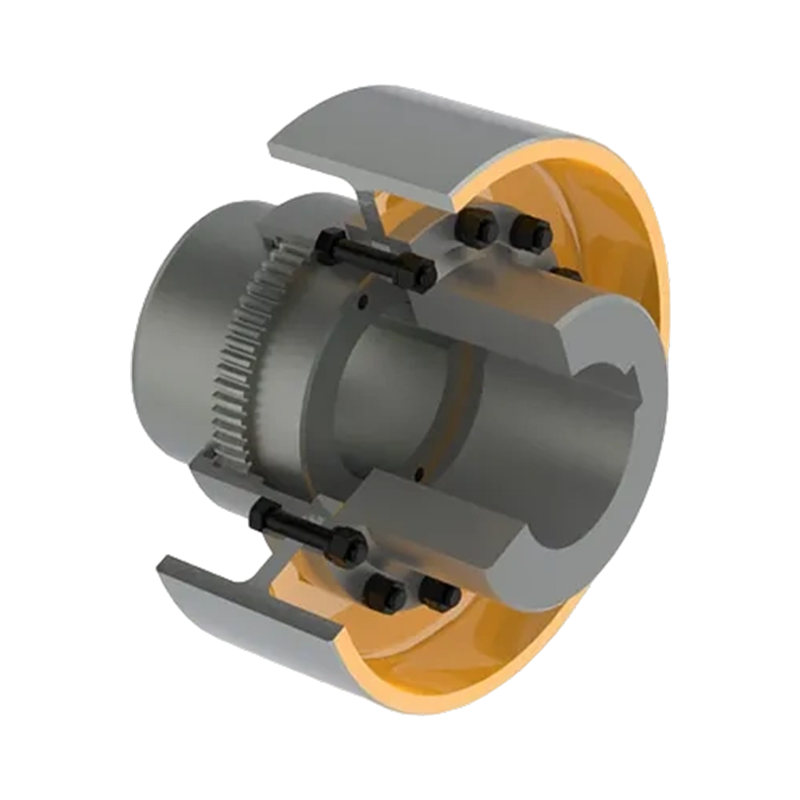

GCL Tromle gearkobling med bremsehjul (Q/YG 13011X-2018)

Name: GCL Tromle gearkobling med bremsehjul (Q/YG 13011X-2018)
Rating: 5 (99 reviews)

Produktoversigt: GCL type tromle gearkobling med bremsehjul (standard: Q/YG 13011X-2018) er en innovativ transmissionsløsning, der perfekt integrerer højeffektiv tromle gear transmission teknologi med bremsefunktion. Mens den opnår høj drejningsmomentoverførsel, giver denne kobling præcis kontrol og deceleration/stopfunktioner til rotationsbevægelsen af industrielt udstyr gennem dens integrerede bremsehjulstruktur.

Kernedesignfunktioner:

1. Integreret transmission og bremsning: Dette system integrerer problemfrit transmissionseffektiviteten af en gearkobling med kontrolfunktionen af et bremsehjul, hvilket giver en omfattende løsning til kraftoverførsel og bevægelseskontrol i tungt industrielt maskineri.

2. Højtydende trommegear: Den indvendige tandhjulssektion er lavet af højstyrkematerialer såsom legeret stål, med fremragende fleksibilitet til effektivt at kompensere for aksial forskydning (radial, aksial og vinkel), hvorved belastningen på det tilsluttede udstyr reduceres.

3. Præcis bremsekontrol: Det integrerede bremsehjuls design gør det muligt for udstyr hurtigt at decelerere eller stoppe helt i henhold til drifts- eller sikkerhedskrav, hvilket væsentligt forbedrer transmissionssystemets sikkerhed og fleksibilitet.

4. Forskellige strukturelle former: Som vist på de tekniske tegninger tilbyder denne serie to hovedstrukturelle arrangementer: GCL-I og GCL-II, for at tilpasse sig forskellige plads- og installationskrav.

5. Praktisk smøresystem: Huset er udstyret med en dedikeret olieindsprøjtningsport for nem rutinemæssig smørevedligeholdelse, hvilket sikrer langsigtet pålidelighed af geartænderne.

6. Tekniske specifikationer og parametre: GCL-seriens koblinger dækker en række specifikationer fra GCL1 til GCL14, der opfylder en lang række industrielle drejningsmomentkrav:

1. Nominelt drejningsmoment (T _n ): Bredt område, fra 800 N·m til 180.000 N·m.

2. Tilladt hastighed ([n]): Op til 4000 r/min (afhængig af specifikationer).

3. Bremsehjulets diameter (D ₀ ): En række standardstørrelser på bremsehjul er tilgængelige med diametre fra 160 mm til 800 mm.

4. Akselhulskompatibilitet: Understøtter forskellige akselhultyper såsom Y, J1 og Z1, med en bred vifte af kompatible akseldiametre (minimum 12 mm, maksimum op til 260 mm).

Ansøgningsværdi og felter: På grund af sin kombination af kraftig transmission og præcise bremseegenskaber er dette produkt et ideelt valg til udstyr inden for følgende områder med ekstremt høje krav til sikkerhed og holdbarhed:

1. Transportsystemer: Såsom drev og nødbremsning af store transportbånd.

2. Tungt maskineri: Herunder knusere, blandere, møller mv.

3. Specialindustriudstyr: Udbredt i metallurgi, minedrift, hejsning, havne- og vandbevaringsmaskineri.

Installation og vedligeholdelse: Denne kobling har et brugervenligt design, der forenkler installationsprocessen og sigter mod at minimere nedetid for udstyret. Regelmæssige visuelle inspektioner og påfyldning af fedt kan effektivt forlænge systemets levetid og reducere de samlede driftsomkostninger.

Kontakt os

Download PDF

PREV: GCP Tromle gearkobling med bremseskive (Q/YG 13012X-2018)
NÆSTE: GC Tromle gearkobling (Q/YG 13010X-2018)

Produktparametre

Send besked

TEKNISKE PARAMETRE

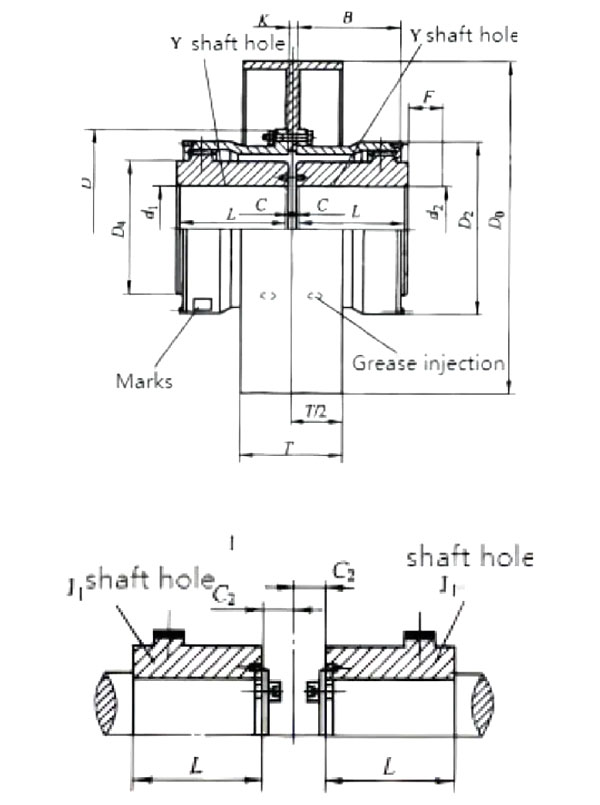

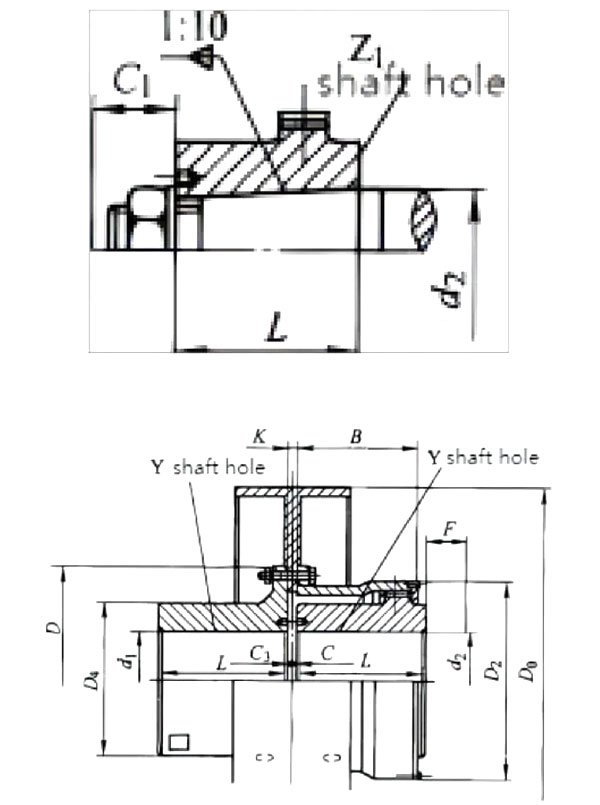

GCL-I type tromle gearkobling med bremsehjul	GCL-Il type tromle gearkobling med bremsehjul

Grundlæggende parametre og hovedmål for GCL type tromle gearkobling med bremsehjul

Type	Nominel drejningsmoment Tn/KN.m	Tilladt hastighed [n]/r.min⁻1	Skaft hul diameter d ₁ ,d ₂ ,d _z	Skaft hul længde L		D₀	D	D2	D4	B	F	C	C1	C2	C3	messe /kg	Moment af inerti /kg·m²	Fedt /kg
				Y	J1, Z1
GCL1	800	4000	12,14	32	—	160 200 250	112	98	60	58	30	30	—	—	1	5.62	0.0078	0.11
			16,18,19	42	—							20	—	—
			20,22,24	52	—							10	—	—
			25,28	62	44							3	19	18
			30,32,35,38	82	60								23	12
			40,42	112	84								29	12
GCL2	1400	4000	22,24	52	—	200 250 315	150	118	77	68	30	20	—	—	2	9.65	0.022	0.12
			25,28	62	—							10	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
GCL3	2800	4000	22,24	52	—	200 250 315	170	140	90	80	30	33	—	—	2	16.6	0.047	0.2
			25,28	62	—							23	—	—
			30,32,35,38	82	60							3	23	16
			40,42,45,48,50,55,56	112	84								29
			60,63	142	107								36
GCL4	5000	3000	30,32,35,38	82	—	250 315 400	200	160	112	90	30	13	—	—	2	25.3	0.098	0.28
			40,42,45,48,50,55,56	112	84							3	29	17
			60,63,65,70,71,75	142	107								36
			80	172	132								41
GCL5	8000	3000	30,32,35,38	82	—	315 400	225	180	128	100	30	23	—	—	2	34.7	0.174	0.45
			40,42,45,48,50,55,56	112	84							3	29	19
			60,63,65,70,71,75	142	107								36
			80,85,90	172	132								41
GCL6	11200	3000	32,35,38	82	—	315 400	245	200	145	112	30	35	—	—	2	51.3	0.293	0.65
			40,42,45,48,50,55,56	112	—							5	—	—
			60,63,65,70,71,75	142	107								38	20
			80,85,90,95	172	132								43
			100	212	167								48
GCL7	16000	2500	32,35,38	82	—	400 500	272	230	160	122	30	45	—	—	3	68	0.53	0.8
			40,42,45,48,50,55,56	112	—							15	—	—
			60,63,65,70,71,75	142	107							5	38	20
			80,85,90,95	172	132								43
			100.110	212	167								48
GCL8	22400	2500	55,56	112	—	400 500	290	245	176	136	30	29	—	—	3	79	0.71	0.95
			60,63,65,70,71,75	142	107							5	38	34
			80,85,90,95	172	132								43	20
			100.110,120,125	212	167								48
GCL9	28000	2000	65,70,71,75	142	107	400 500 630	315	265	190	140	30	5	38	38	3	106.5	1.05	1.3
			80,85,90,95	172	132								43	28
			100.110,120,125	212	167								48
			130.140	252	202								53
GCL10	45000	2000	75	142	—	400 500 630	355	300	225	165	30	28	—	—	3	159	1.74	1.6
			80,85,90,95	172	132							5	43	38
			100.110,120,125	212	167								48	28
			130.140,150	252	202								53
			160	302	242								63
GCL11	63000	1700	85,90,95	172	—	500 630 710	412	345	256	180	40	15	—	—	4	215	3.67	2
			100.110,120,125	212	167							8	51	32
			130.140,150	252	202								56
			160.170.180	302	242								66
GCL12	90000	1700	120.125	212	167	500 630 710	440	375	288	207	40	8	51	45	4	303	6.4	3.4
			130.140,150	252	202								56	32
			160.170.180	302	242								66
			190.200	352	282								76
GCL13	125000	1700	140.150	252	202	630 710	490	425	320	235	50	8	56	38	4	391	10.45	4.4
			160.170.180	302	242								66	32
			190.200,220	352	282								76
GCL14	180000	1500	160.170.180	302	242	710 800	545	462	362	265	50	10	68	32	4	523	17.48	6.6
			190.200,220	352	282								78
			240.250.260	410	330								—	10
