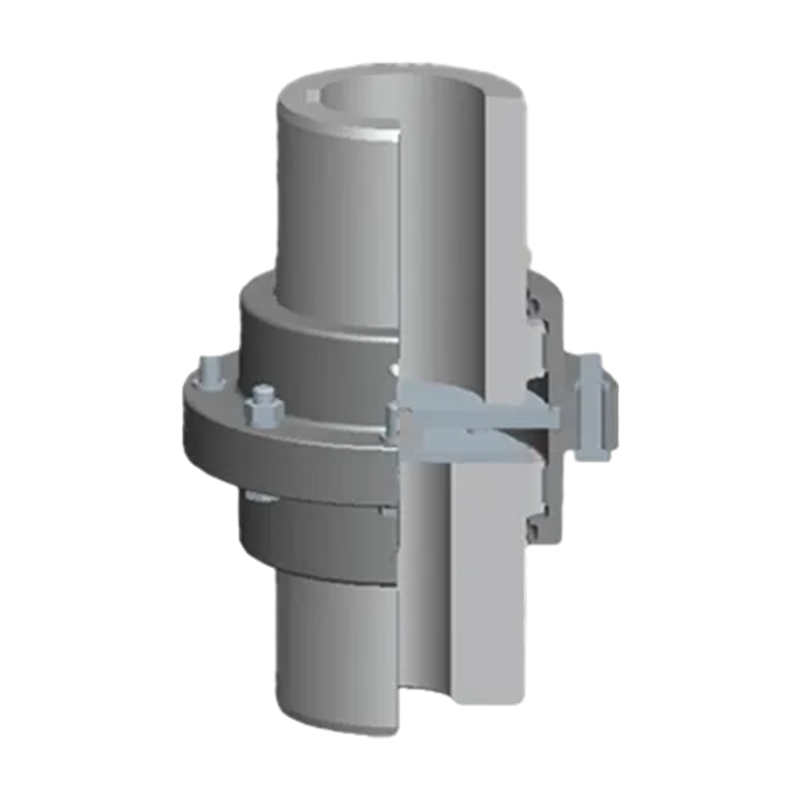

GCC Vertikal installation tromle gearkobling (Q/YG 13014X-2018)

Name: GCC Vertikal installation tromle gearkobling (Q/YG 13014X-2018)
Rating: 5 (99 reviews)

Produktoversigt: GCC-typen lodret monteret tromle gearkobling (standard: Q/YG 13014X-2018) er en banebrydende mekanisk forbindelsesløsning designet specielt til vertikale kraftoverførselssystemer. I vertikalt arrangerede akselsystemer bliver dette produkt med sit præcise design og overlegne pålidelighed en kernekomponent, der sikrer en effektiv og stabil drejningsmomentoverførsel.

Kernefordele:

1. Dedikeret vertikalt strukturdesign: I modsætning til traditionelle horisontalt monterede koblinger er GCC-typen specifikt optimeret til de aksiale positionerings- og stabilitetsudfordringer, der kan opstå i vertikale installationer, hvilket gør den særligt velegnet til vertikalt justerede akseltransmissioner.

2. Tromlegearkompensationsteknologi: Ved at bruge en tromlegearkonfiguration forbedrer den ikke kun evnen til at håndtere akselforskydning og stødbelastninger, men sikrer også ensartet drejningsmomentfordeling, hvilket reducerer belastningen på tilsluttet maskineri og resulterer i en mere jævn drift.

3. Belastningskapacitet med høj drejningsmoment: Denne kobling er designet til krævende applikationer og har ekstremt højt nominelt drejningsmoment, der nemt opfylder effektkravene fra store vertikale pumper, turbiner og andet højeffektudstyr.

4. Høj holdbarhed og korrosionsbestandighed: Fremstillet af højstyrke, slidbestandige materialer af høj kvalitet, har den fremragende træthedsbestandighed og korrosionsbestandighed, og opretholder en ekstrem lang levetid selv i barske industrielle miljøer.

5. Fremragende tilpasningsfleksibilitet: Kompenserer effektivt for vinkel-, radial- og aksialforskydning og opretholder præcis akseljusteringsydelse selv under varierende belastninger eller barske driftsforhold.

Anvendelsesområder: Dette produkt er meget udbredt i industrier, der kræver vertikal transmission:

1. Fluid Engineering: Store vertikale vandpumper, kompressorer, cirkulationspumper.

2. Energi og strøm: Lodrette turbiner, generatorsæt.

3. Tung industri: Metallurgisk udstyr, minemaskiner, havnehåndteringsudstyr og hejsemaskiner.

Installation og vedligeholdelse: GCC-koblingen er designet med brugervenlighed i tankerne. Dens kompakte struktur letter installation i lukkede lodrette rum; samtidig reducerer dets vedligeholdelsesvenlige design markant nedetiden. Tydelige markeringer på produktoverfladen hjælper med præcis positionering og installation/idriftsættelse.

Kontakt os

Download PDF

PREV: GCJ Forbundet til mellemakseltromle gearkobling (Q/YG 13015X-2018)
NÆSTE: GCT tilsluttet til mellembøsning tromle gearkobling (Q/YG 13013X-2018)

Produktparametre

Send besked

TEKNISKE PARAMETRE

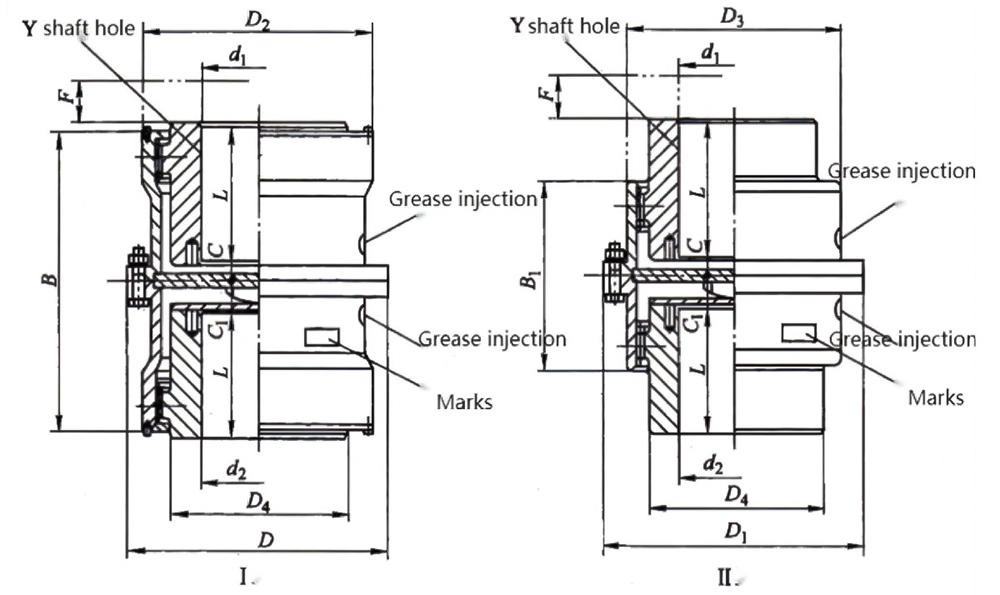

Grundlæggende parametre og hoveddimensioner af GCC vertikal montering tromle gearkobling

Type	Nominel drejningsmoment Tn/KN·m	Tilladt hastighed [n]/r·min⁻1	Skaft hul diameter d1,d2	Skaft hul længde L	D	D1	D2	D3	D4	B	B1	F	C		C1	messe /kg		Inertimoment /kg·m²		Fedt
																				Ⅰ		Ⅱ
				J1									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Op	Ned	Op， Down
GCC1	800	7500	12,14	32	122	115	98	88	60	116	100	30	30	—	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16,18,19	42									20	14	20
			20,22,24	52									10	6	14
			25,28	62									6	6
			30,32,35,38	82
			40,42	112
GCC2	1400	6700	22,24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25,28	62									10		16
			30,32,35,38	82									7
			40,42,45,48	112
			50,55,56
GCC3	2800	6300	22,24	52	170	165	140	125	90	160	108	30	33	7	30	17	12.8	0.047	0.033	0.17	0.07	0.11
			25,28	62									23		20
			30,32,35,38	82									7
			40,42,45,48,50,55,56	112
			60,63	142
GCC4	5000	5600	30,32,35,38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40,42,45,48,50,55,56	112									7
			60,63,65,70,71,75	142
			80	172
GCC5	8000	5300	30,32,35,38	82	225	215	180	168	128	200	126	30	23	8	26	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40,42,45,48,50,55,56	112									8
			60,63,65,70,71,75	142
			80,85,90	172
GCC6	11200	5000	32,35,38	82	245	230	200	185	145	224	134	30	35	10	24	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40,42,45,48,50,55,56	112									10
			60,63,65,70,71,75	142
			80,85,90,95	172
			100	212
GCC7	16000	4500	32,35,38	82	272	265	230	210	160	244	148	30	45	10	28	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40,42,45,48,50,55,56	112									15
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100.110	212
GCC8	22400	4250	55,56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60,63,65,70,71,75	142									10
			80,85,90,95	172
			100.110,120,125	212
GCC9	28000	4000	65,70,71,75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80,85,90,95	172
			100.110,120,125	212
			130.140	252
GCC10	45000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80,85,90,95	172
			100.110,120,125	212									10
			130.140,150	252
			160	302
GCC11	63000	3000	85,90,95	172	412	385	345	325	256	360	224	40	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100.110,120,125	212									14
			130.140,150	252
			160.170.180	302
GCC12	90000	2800	120.125	212	440	435	375	360	288	414	250	40	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130.140,150	252
			160.170.180	302
			190.200	352
GCC13	125000	2500	140.150	252	490	480	425	400	320	470	272	50	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160.170.180	302
			190.200,220	352
GCC14	180000	2300	160.170.180	302	545	540	462	440	362	530	316	50	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190.200,220	352
			240.250.260	410

Bemærk:

Massen og inertimomentet er omtrentlige værdier beregnet af det Y-formede akselhul med den største akselhulsdiameter.
