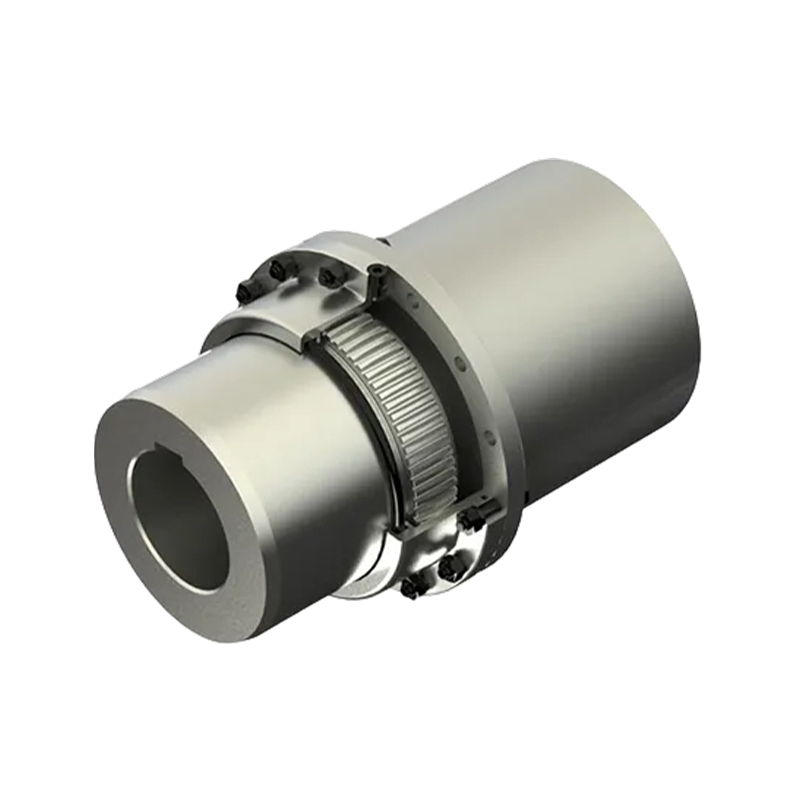

GBZ Forbundet til mellemakseltromle gearkobling (Q/YG 11002X-2018)

Name: GBZ Forbundet til mellemakseltromle gearkobling (Q/YG 11002X-2018)
Rating: 5 (99 reviews)

Produktkerneoversigt:

GB-seriens tromle-gearkobling er en kritisk komponent inden for industrielle transmissionssystemer. Den fungerer som et præcisionsled, der forbinder roterende aksler, og sikrer den sømløse overførsel af drejningsmoment og rotationsbevægelse mellem mekaniske systemer. Fremstillet i nøje overensstemmelse med Q/YG11001X-2018-standarden, inkorporerer dette produkt avanceret præcisionsgearskæreteknologi og robuste mekaniske komponenter. Den leverer højeffektiv og stabil kraftoverførsel – selv under tunge belastninger, midt i vibrationer og på tværs af variable driftsforhold.

Ekstraordinære produktfunktioner:

1. Teknisk design med høj præcision: I sin kerne bruger denne kobling en præcisionsbearbejdet tromle-gearmekanisme. Gennem et optimeret geargeometridesign forbedrer det ikke kun drejningsmomentoverførselskapaciteten, men reducerer også slitage betydeligt under drift.

2. Enestående tilpasnings- og kompensationsevner: Det strukturelle design har enestående fleksibilitet, hvilket gør det muligt effektivt at kompensere for fejljusteringsafvigelser mellem aksler. Denne egenskab reducerer ikke kun den mekaniske komponentbelastning markant, men forbedrer også driftssikkerheden af hele transmissionssystemet, hvilket gør det særligt velegnet til barske miljøer eller industrielle applikationer med ekstremt strenge krav til opretning.

3. Robust og holdbar industrikonstruktion: Ved at bruge materialer af høj kvalitet kombineret med strenge fremstillingsprocesser sikrer produktet en lang levetid under tunge belastningsforhold. Dette minimerer behovet for hyppige udskiftninger og reducerer derved langsigtede driftsomkostninger for virksomheder.

4. Praktisk installation og vedligeholdelse: Produktdesignet prioriterer driftseffektivitet på stedet, hvilket letter hurtig montering og demontering. Denne lette vedligeholdelsesfunktion reducerer nedetiden betydeligt under servicering af udstyr og hjælper virksomheder med at maksimere deres produktivitet.

Kerne tekniske specifikationer:

GB-seriens koblinger omfatter en bred vifte af modeller - fra GB1 til GB25 - der er i stand til at opfylde de forskellige krav til applikationer lige fra præcisionsudstyr i lille skala til ultra-heavy-duty industrielt maskineri:

1. Nominelt drejningsmoment (Tn): Dækker et ekstremt bredt område, startende fra 0,63 kN·m og er i stand til at overføre kraftige momentbelastninger på op til 5600 kN·m.

2. Tilladt hastighed ([n]): Understøtter forskellige driftsforhold – lige fra højhastigheds- til lavhastighedsapplikationer – med et omdrejningshastighedsområde, der spænder fra 420 r/min til 6500 r/min.

3. Borekompatibilitet: Borediameteren (d1, d2) varierer fra 16 mm til 1040 mm, mens boringslængden (L) falder mellem 45 mm og 900 mm.

4. Fysiske dimensioner: Enhedsvægten varierer fra en letvægtsvægt på 3,5 kg til en kraftig 22.381 kg, med fedtpåfyldningsvolumener, der varierer fra 31 ml til 23.000 ml.

Typiske anvendelsesfelter

Takket være dets enestående ydeevne og robuste design er dette produkt meget udbredt på tværs af adskillige tunge industrisektorer, herunder:

1. Metallurgi- og minedriftsudstyr: Valseværksdrev, knusere og minehejser.

2. Løfte- og transportmaskiner: Kraner i stor skala, havnehåndteringsudstyr og materialetransportsystemer.

3. Generelt tungt udstyr: Papirfremstillingsmaskiner, hydraulisk ingeniørudstyr og forskellige industrielle pumper og kompressorsystemer i stor skala.

Kontakt os

Download PDF

PREV: GBD Motoraksel forlængertromle gearkobling (Q/YG 11003X-2018)
NÆSTE: GB Tromle gearkobling (Q/YG11001X-2018)

Produktparametre

Send besked

TEKNISKE PARAMETRE

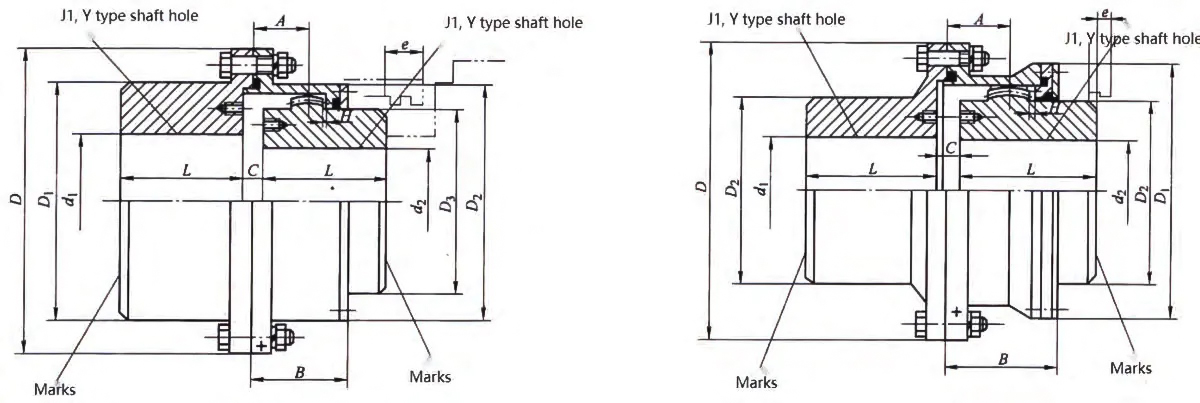

GBZl~GBZ13 type tromle gearkobling	GBZ14~GBZ25 type tromle gearkobling

GBZ type tromle gearkobling med mellemaksel grundparametre og hovedmål

Type	Nominel drejningsmoment Tn/KN·m	Tilladt hastighed [n]/r.min⁻1	Skaft hul diameter		Skaft hul længde	D	D1	D2	D3	C	H	A	B	e	Moment af inerti /kg·m²	Mængde af fedt /ml	messe /kg
			d1	d2	L	D	D1	D2	D3	C	H	A	B	e
			mm
GBZ1	0.63	6500	16-50	16-35	45	103	71	71	50	8	2	18	38	38	0.004	31	3.5
GBZ2	1.00	6000	20-60	20-45	50	115	83	83	60	8	2	21	44	42	0.007	42	5.3
GBZ3	1.6	5600	22-70	22-56	63	127	95	95	75	8	2	22	45	42	0.011	42	7.8
GBZ4	2.8	5100	38-80	38-65	71	149	116	116	90	8	2	24.5	49	42	0.023	53	12
GBZ5	4.5	4600	40-90	40-75	80	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
GBZ6	6.3	4300	45-105	45-90	90	187	153	153	125	10	2.5	28	55	42	0.08	91	25
GBZ7	8.0	4000	50-115	50-105	100	204	170	170	140	10	2.5	30	59	42	0.13	108	36
GBZ8	11.20	3700	55-125	55-115	112	230	186	186	155	12	3.0	33.5	71	47	0.215	161	46.1
GBZ9	18.00	3350	60-150	60-135	125	256	212	212	180	12	3.0	34.5	73	47	0.415	184	71.8
GBZ10	25.00	3000	65-150	65-150	140	287	239	239	200	14	3.5	39	82	47	0.67	276	91.1
GBZ11	36.1	2700	110-175	110-175	170	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
GBZ12	56	2450	130-200	130-200	190	362	286	313	270	16	4.0	44.5	95	49	2.39	404	212.8
GBZ13	80	2200	150-225	150-225	200	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
GBZ14	125	2000	170-250	170-250	235	462	420	335	－	22	5.5	86	148	63	7.67	1600	438
GBZ15	195	1800	190-285	190-285	260	512	465	380	－	22	5.5	91	158	63	12.425	2100	566
GBZ16	265	1600	220-320	220-320	285	580	522	430	－	28	7.0	104.5	177	67	21.2	2500	751
GBZ17	383	1400	250-365	250-365	315	644	582	490	－	28	7.0	99	182	67	38.825	2700	1110
GBZ18	550	1210	280-400	280-400	355	726	658	540	－	28	8.0	111	215	75	69.5	3900	1580
GBZ19	800	1050	300-470	300-470	400	818	748	630	－	32	9	116	220	75	122.5	5000	2115
GBZ20	1120	910	360-540	360-540	450	928	838	720	－	32	10.5	123.5	235	75	240	6200	3223
GBZ21	1550	800	400-600	400-600	500	1022	928	810	－	40	11.5	127.5	245	75	435	7000	4780
GBZ22	2000	700	450-680	450-680	560	1134	1036	915	－	40	13.0	131	255	75	701.25	8700	6069
GBZ23	2800	610	530-770	530-770	710	1282	1178	1030	－	50	14.5	149.5	290	80	1415.75	15000	9633
GBZ24	4000	500	560-850	560-850	800	1428	1322	1175	－	50	16.5	158.5	305	80	2682.75	18000	14465
GBZ25	5600	420	670-1040	670-1040	900	1644	1538	1390	－	50	19.0	162.5	310	80	5836.5	23000	22381
