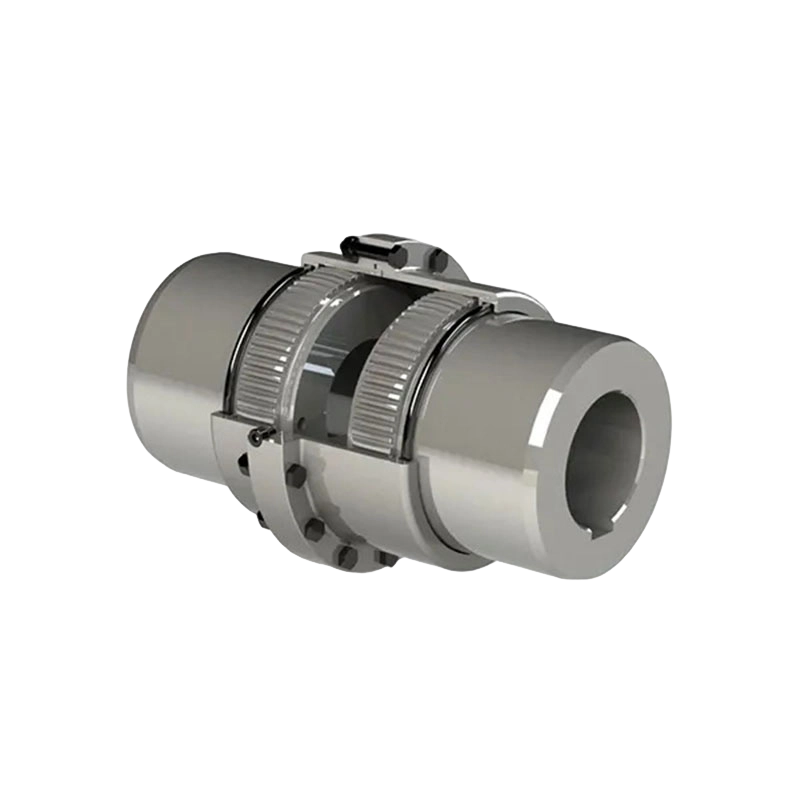

GBD Motoraksel forlængertromle gearkobling (Q/YG 11003X-2018)

Produktoversigt:

GBD-seriens motoraksel tromle-gearkobling repræsenterer en exceptionel kraftoverførselsløsning. Karakteriseret ved et robust, pålideligt og meget alsidigt design, er det bredt brugt på tværs af en bred vifte af industrielle sektorer. Denne kobling, der tjener som det kritiske led, der forbinder en motoraksel med dets drevne udstyr, spiller en central rolle i at sikre en jævn transmission af drejningsmoment og den sømløse udførelse af rotationsbevægelse i mekaniske systemer. Fremstillet i nøje overensstemmelse med Q/YG 11003X-2018 Enterprise Standard, står dette produkt som et vidnesbyrd om de højeste standarder for ingeniør- og fremstillingskvalitet.

Tekniske nøglefunktioner:

1. Ekstraordinær kompensationsevne: Det mest karakteristiske træk ved GBD-koblingen er dens iboende evne til at kompensere for aksiale, radiale og vinkelforskydninger. Denne evne er særlig vigtig i driftsmiljøer, hvor det er en udfordring at opretholde præcis akseljustering; det mindsker effektivt udstyrsslitage forårsaget af fejljustering og minimerer risikoen for dyr nedetid.

2. Vibrationsdæmpning og stødmodstand: Den præcisionskonstruerede tromle-gearmekanisme er designet til effektivt at dæmpe vibrationer og absorbere stødbelastninger, der genereres under kraftoverførsel, og derved sikre en jævn og stabil drift af hele systemet.

3. Robust og holdbar konstruktion: Produktet er konstrueret af højstyrkematerialer og anvender avancerede fremstillingsprocesser og er i stand til at modstå tunge belastninger, barske driftsforhold og dynamiske belastninger, der er iboende i industrielle miljøer, hvilket sikrer en usædvanlig lang levetid.

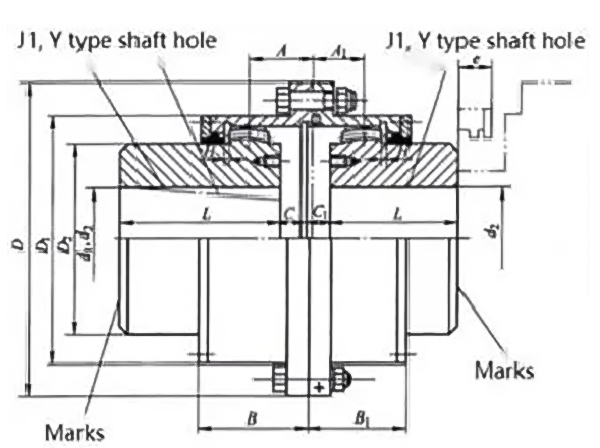

4. Kompakt og præcisionskonstrueret struktur: Som illustreret i de strukturelle diagrammer har koblingsenheden et præcisionskonstrueret design, hvor den ydre muffe er sikkert boltet til den indvendige gearmekanisme, hvilket letter en højeffektiv kraftkobling.

Vigtigste tekniske parametre:

Afhængigt af den specifikke model og specifikationer omfatter GBD-serien et bredt spektrum af applikationskrav, lige fra lette til tunge opgaver:

1. Nominelt drejningsmoment (Tn): Serien spænder fra 1,6 kN·m (model GBD1) til 56 kN·m (model GBD10), og opfylder forskellige krav til kraftoverførsel på tværs af forskellige intensitetsniveauer.

2. Tilladt hastighed (n): Koblingen er i stand til at nå hastigheder på op til 5600 r/min (for mindre modeller) og bibeholder stabil rotationsydelse, selv i kraftige, tunge applikationer.

3. Borediameter og længde: Serien understøtter en lang række boredimensioner med diametre fra 22 mm til 200 mm. Ydermere tilbyder den flere borekonfigurationer - inklusive Type Y, Type J1 og Type Z1 - for at sikre perfekt kompatibilitet med akselforlængelserne af forskellige motortyper.

4. Smøring og vedligeholdelse: Produktet har et dedikeret internt reservoir til opbevaring af smøremiddel. Afhængigt af den specifikke modelstørrelse varierer fedtfyldningsvolumenet fra 107 ml til 1320 ml, hvilket sikrer grundig smøring af tandhjulets overflader.

Ansøgningsfelter:

På grund af deres enestående bæreevne og stabilitet, er koblinger af GBD-typen meget udbredt på tværs af følgende industrier:

1. Metallurgisk udstyr og minedrift

2. Løfte- og transportmaskiner (f.eks. havneudstyr)

3. Hydraulikteknisk udstyr og papirfremstillingsmaskiner

4. Andre kraftige industrielle drivsystemer

Installation og vedligeholdelse:

Designet af koblingen af GBD-typen prioriterer brugervenlighed; dets installations- og fjernelsesprocedurer er blevet strømlinet for at lette rutinemæssig vedligeholdelse og servicering af teknisk personale. Denne lette vedligeholdelse reducerer ikke kun nedetid for reparationer, men forbedrer også den samlede omkostningseffektivitet og driftssikkerhed af hele det mekaniske system.
