GAZ Forbundet til mellemakseltromle gearkobling (Q/YG 12007X-2018)

Produktoversigt og kernedefinition:

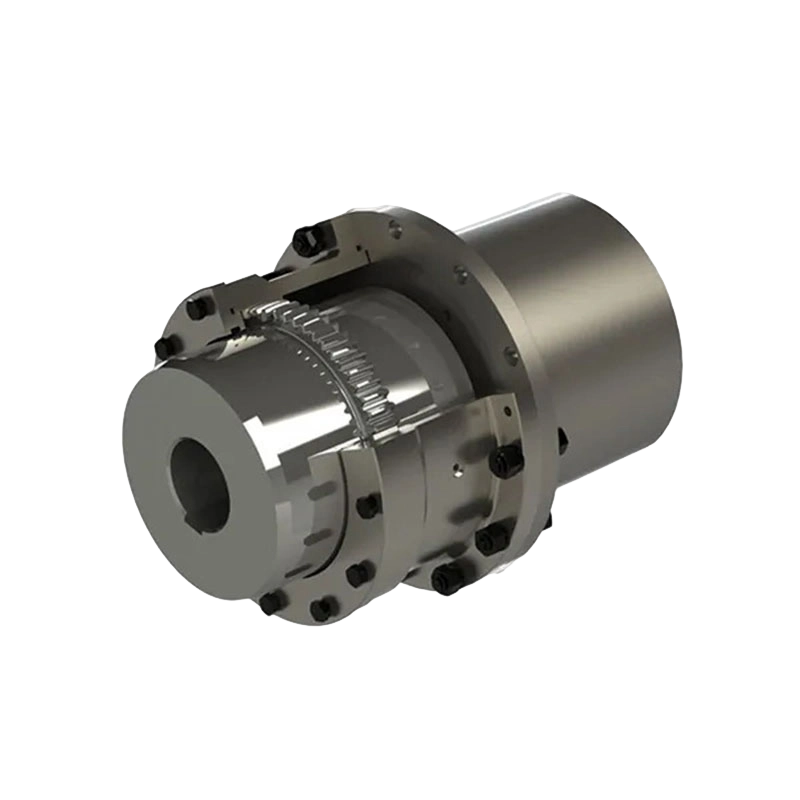

GAZ-seriens mellemakseltromle-gearkobling er en meget brugt fleksibel transmissionskomponent, der er specielt designet til at forbinde de drivende og drevne ender via en mellemaksel. Dens kernefunktion er at opnå en jævn kraftstrøm gennem den præcise sammenkobling af gearstrukturer, der tjener som et kritisk led for at sikre effektiv drift i forskellige transmissionssystemer, såsom drivlinjer til køretøjer eller tunge maskiners drivkæder.

Fremragende strukturelt design og fremstillingsproces:

1. Design af mellemliggende akselforbindelse:

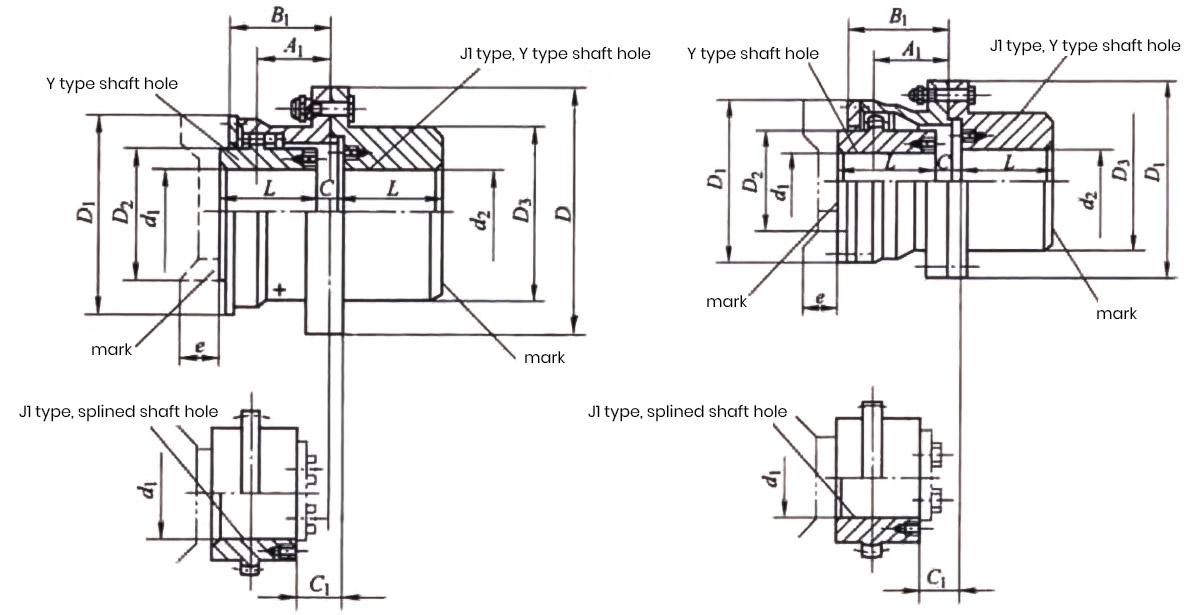

Produktet integrerer en mellemakselforbindelse, der effektivt kan bygge bro mellem lange akselsystemer. Afhængigt af installationskravene er flere modeller tilgængelige (f.eks. GAZ1-GAZ14 og GAZ15-GAZ30 har forskellige strukturelle layouts) for at imødekomme forskellige rumlige konfigurationer.

2. Avanceret Drum-Gear-teknologi:
Ved at bruge tromleformet gearindgrebsteknologi optimerer dette unikke tanddesign kontaktspænding og leverer høj drejningsmomenttransmission, samtidig med at vibrationer og støj reduceres betydeligt under drift.

3. Præcision og holdbarhed kombineret:
Konstrueret af højstyrkematerialer med præcisionsbearbejdning tilbyder produktet fremragende slagfasthed og holdbarhed, der er i stand til at modstå variable belastninger under kontinuerlig drift.

Nøgleydelsesfordele:

1. Omfattende forskydningskompensation:
Takket være tromlegearets fleksible egenskaber kan denne kobling optage vinkel-, radial- og aksialforskydninger mellem aksler, hvilket effektivt reducerer intern mekanisk belastning og forlænger levetiden af tilhørende lejer.

2. Enestående belastningstilpasningsevne:
Uanset om det er i forhjuls-, baghjuls- eller firehjulsdrevne kraftsystemer, demonstrerer GAZ-koblingen stærk tilpasningsevne, hvilket sikrer ensartet ydeevne under forskellige driftsforhold.

3. Nem vedligeholdelse:
Dens modulære konstruktion giver mulighed for intuitiv integreret installation. Regelmæssig inspektion og smøring (bemærk: større modeller med D₂ ≥ 465 mm bruger specialiserede O-ringstætninger) kan forlænge serviceintervallerne betydeligt og sikre pålidelig drift.

Oversigt over centrale tekniske specifikationer:
GAZ-serien tilbyder en bred vifte af specifikationer for at imødekomme kravene fra lette til ultratunge industrielle applikationer:

1. Momentområde:
Nominelt drejningsmoment (Tn) starter fra 800 N·m (GAZ1) op til 3.500.000 N·m (GAZ30).

2. Forbedret behandling:
Når tandhjulsoverflader nitreres eller overfladehærdes, kan det nominelle drejningsmoment øges med en faktor på 1,3 over standardspecifikationerne, hvilket yderligere forbedrer belastningskapaciteten.

3. Hastighedsydelse:
Mindre modeller udviser fremragende højhastighedsydelse med tilladte hastigheder på op til 7100 r/min, mens større modeller er optimeret til drift med høj effekt og lav hastighed.

4. Dimensionskompatibilitet:
Understøtter forskellige akseldiametre (d1, d2, dz) med en maksimal boring på 220 mm, kompatibel med de fleste standard og ikke-standard akselstørrelser.

Brede anvendelsesindustrier:
Takket være dens pålidelige ydeevne og strukturelle fordele er GAZ-koblingen blevet et foretrukket valg på tværs af flere industrisektorer:

1. Tungt udstyr:
Udbredt i metallurgisk udstyr, minemaskiner og løfte- og transportanordninger, der overfører kernekraft effektivt.

2. Havne og vandbehandling:
Anvendes i havnehåndteringsmaskiner, vandbehandlingsudstyr og papirfremstillingsmaskiner, der kompenserer for forskydning for at sikre langsigtet stabil drift.

3. Transport:
Som en nøglekomponent i køretøjets transmissionssystemer forbindes den via en mellemaksel for at opnå problemfri kraftoverførsel fra motoren til den drevne ende.
