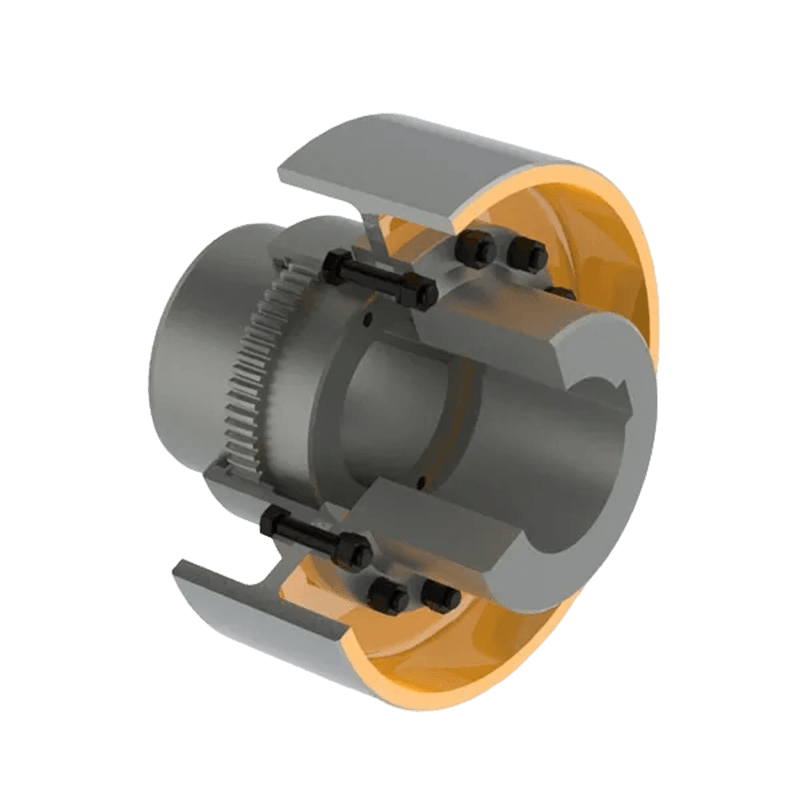

GBL Tromle gearkobling med bremsehjul (Q/YG 11004X-2018)

Produktoversigt:

GBL-seriens tromle-type gearkobling med bremsehjul er en specialiseret mekanisk transmissionskomponent designet til at lette effektiv drejningsmomentoverførsel mellem roterende aksler, mens der integreres et bremsehjul for at give yderligere sikkerhedskontrol og bremseevne. Dette produkt kombinerer den iboende pålidelighed af traditionelle gearkoblinger af tromletype med bremsefunktionalitet, hvilket gør det til et ideelt valg til at sikre præcis kontrol og driftssikkerhed i moderne industrimaskiner.

Strukturelt design og ydeevnefunktioner:

1. Avanceret gearstruktur af tromletype: Koblingen har et robust og holdbart indvendigt tromle-design, der overfører kraft gennem den præcise indgreb mellem fint bearbejdede indvendige tandhjulstænder.

2. Kompensation for multidimensional fejljustering: Dette unikke design kompenserer effektivt for vinklede, radiale (parallelle) og aksiale skævheder mellem forbundne aksler. Ved at absorbere afvigelser forårsaget af sådanne forskydninger reducerer det belastningen på tilsluttet udstyr betydeligt og forlænger derved levetiden for hele transmissionssystemet.

3. Integreret bremsefunktion: Ved direkte at integrere et bremsehjul i koblingsstrukturen muliggør enheden kontrolleret deceleration eller nødstop af de roterende aksler. Denne funktion er afgørende for applikationer, der kræver præcis hastighedskontrol eller nødbremsefunktioner.

4. Højstyrke materialer og holdbarhed: Fremstillet af højkvalitetsstål eller legeret stål, udviser produktet enestående slidstyrke, træthedsbestandighed og korrosionsbestandighed, hvilket gør det i stand til at modstå tunge operationer og modstå barske industrielle miljøer.

5. Modulært design og nem vedligeholdelse: Koblingen har en modulopbygning, der forenkler installationsprocessen. Dens design prioriterer nem vedligeholdelse, letter hurtige inspektioner, udskiftninger af tætninger eller komponentreparationer for at minimere nedetid for udstyr.

Vigtigste tekniske specifikationer:

1. Størrelsesområde: Produktserien tilbyder et omfattende udvalg af modeller, der spænder fra GBL1 til GBL14.

2. Momentkapacitet: Området for det nominelle drejningsmoment (Tn) er omfattende og dækker kapaciteter fra 0,63 kN·m til 125 kN·m.

3. Driftshastighed: Koblingen demonstrerer fremragende stabilitet ved høje hastigheder og understøtter en maksimal tilladt rotationshastighed på op til 4000 r/min (afhængigt af den specifikke model).

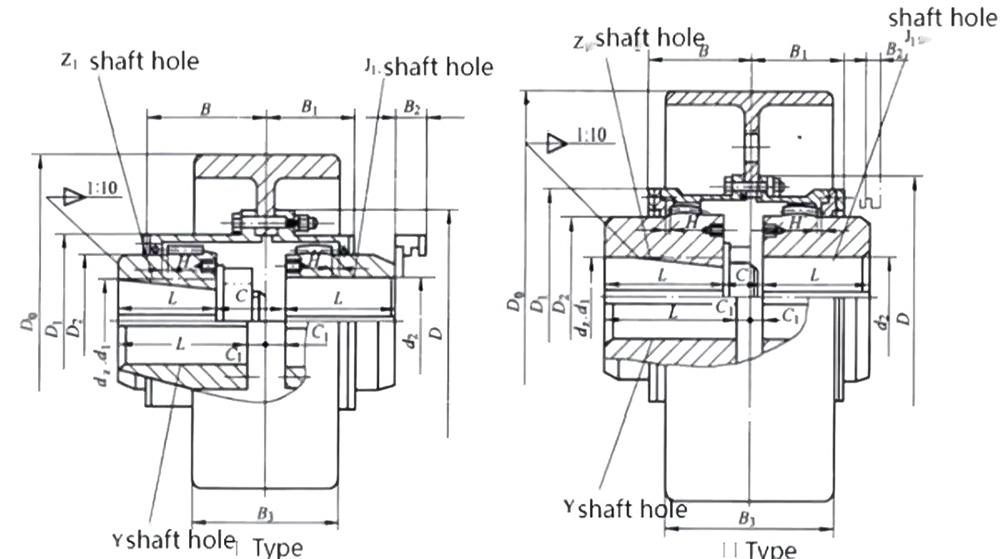

4. Boretilpasningsevne: Understøtter forskellige borediameterkonfigurationer (d1, d2, dz), med en maksimal borediameter på 250 mm. Tilspidsede boringer er også tilgængelige efter anmodning, der understøtter en maksimal diameter på op til 220 mm.

Fysiske egenskaber:

Afhængigt af de specifikke modelspecifikationer varierer produktets egenvægt fra 7 kg til 850 kg, hvilket er i stand til at opfylde de forskellige krav til kraftoverførsel af industrielt udstyr lige fra let- til tunge applikationer.

Primære ansøgningsfelter:

Denne serie af koblinger, der er kendetegnet ved deres robuste drejningsmomentoverførsel og præcise bremseevne, er meget udbredt i det tunge maskineri og udstyr i følgende industrier:

1. Metallurgi og minemaskiner

2. Løfte- og transportudstyr

3. Havne og hydrauliske maskiner

4. Papirindustriens udstyr

Med sin robuste konstruktion, enestående fejljusteringskompensation og avanceret integreret bremseteknologi tilbyder GBL-type tromle-gear kobling med bremsetromle en omfattende løsning til moderne industrielle transmissionssystemer – der kombinerer høj effektivitet, sikkerhed og holdbarhed i en enkelt pakke.
