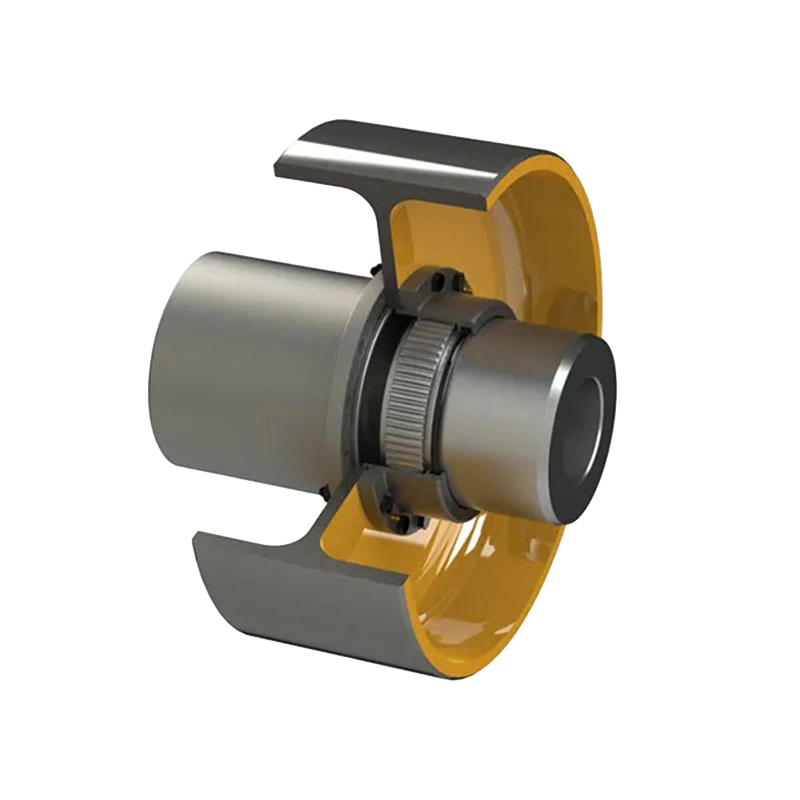

GBLZ Tromle gearkobling med bremsehjul (Q/YG 11005X-2018)

Produktoversigt:
GBLZ-seriens tromle-gear-kobling med bremsehjul repræsenterer frontlinjen inden for maskinteknisk innovation, der kombinerer traditionelle tromle-gear-koblingsdesign med avanceret bremseteknologi. Konstrueret til at levere både effektiv drejningsmomenttransmission og præcise bremseevner i industrielle applikationer, er dette produkt det ideelle valg til miljøer, hvor krav til sikkerhed, effektivitet og pålidelighed er usædvanligt høje.

Nøglefunktioner og fordele:

1. Ekstraordinær momenttransmission og fejljusteringskompensation: Koblingen har et robust tromle-gear design med indvendige tandhjul, der sikrer problemfri drejningsmomentoverførsel mellem aksler. Denne struktur understøtter ikke kun høje drejningsmomentbelastninger, men kompenserer også for vinkel-, radiale og aksiale fejljusteringer og reducerer derved mekanisk belastning og forlænger udstyrets levetid.

2. Integreret præcisionsbremsefunktion: Et unikt træk ved dette produkt er den direkte integration af et bremsehjul i koblingsmekanismen. Dette innovative design muliggør kontrolleret deceleration eller stop - hvad enten det er til gradvise opbremsninger under rutineoperationer eller øjeblikkelige stop i nødsituationer - hvilket giver præcis hastighedskontrol og øger sikkerheden markant.

3. Materialer af høj kvalitet og holdbarhed: Fremstillet af højkvalitetsstål eller legeret stål demonstrerer produktet enestående holdbarhed, korrosionsbestandighed og pålidelighed, selv under tunge belastningsforhold.

4. Praktisk installation og vedligeholdelse: Takket være dets modulære og brugervenlige design, integreres koblingen problemfrit i eksisterende systemer. Dens vedligeholdelsesproces er ligetil og kræver minimal nedetid til inspektion, reparation eller udskiftning, hvorved den samlede produktivitet optimeres.

Vigtige tekniske parametre:
Ifølge teknisk dokumentation og datablade omfatter denne serie forskellige modeller lige fra GBLZ1 til GBLZ14. Nøgleparametre omfatter:

Nominelt drejningsmoment (Tn): Fra 0,63 kN·m (GBLZ1) til 125 kN·m (GBLZ14).
Tilladt hastighed ([n]): Op til 4000 r/min (GBLZ1), med større modeller – såsom GBLZ14 – vurderet til 950 r/min.
Borediameter (d1, d2, dZ): Understøtter en lang række størrelser med en maksimal konisk boringsdiameter på op til 220 mm.
Bremsehjulsdiameter (D₀): Standardstørrelser inkluderer 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 710 mm og 800 mm.
Bremsehjulmasse og inertimoment: For eksempel har et 160 mm bremsehjul en masse på 2,83 kg, mens et 800 mm bremsehjul når en masse på 203 kg.

Strukturelle typer:

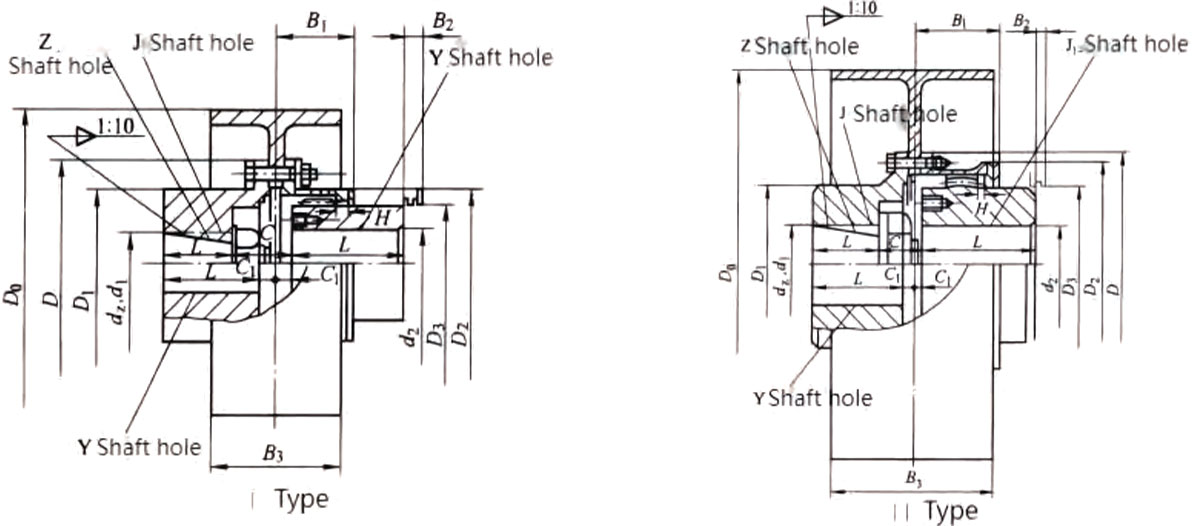

Dette produkt fås i to primære strukturelle typer (Type I og Type II) for at imødekomme forskellige installationskrav. I designet er dimension B₂ specifikt angivet som det frirum, der kræves til udskiftning af tætning.

Anvendelsesindustrier:
Koblingen af GBLZ-typen, fremstillet af MCC Heavy Industry Technology (Zhenjiang) Co., Ltd., er meget udbredt i følgende industrier:
- Metallurgisk udstyr og minemaskiner
- Løfte- og havneudstyr
- Vandbehandlingsudstyr og papirfremstillingsmaskiner
