GA Tromle gearkobling (Q/YG12006X-2018)

Produktstruktur og driftsprincip:

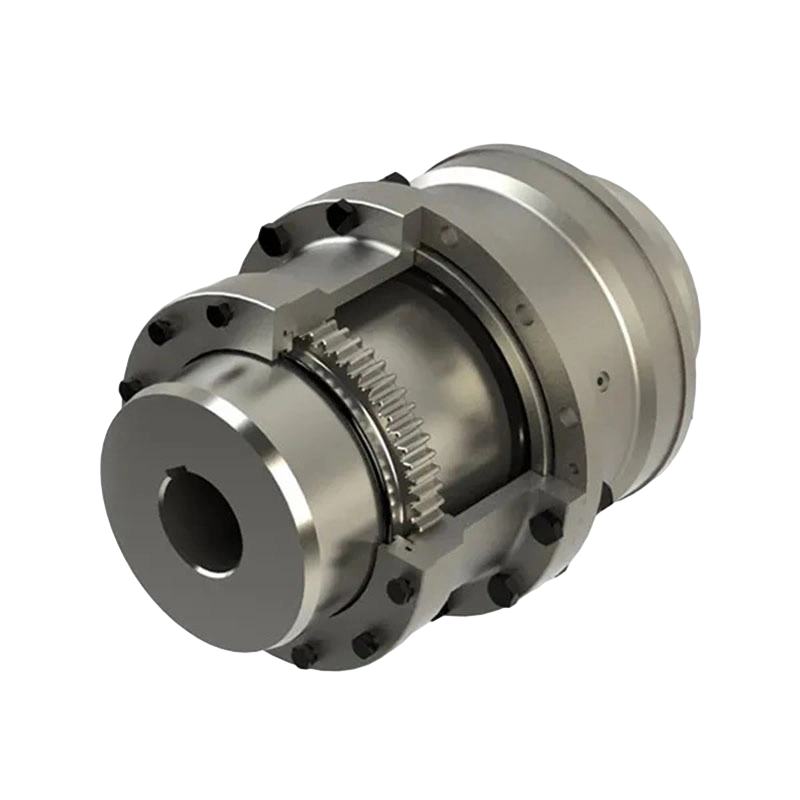

Denne kobling består primært af to gearnav med udvendige tænder og en tromleformet fleksibel bøsningskomponent med indvendige tænder. Navene er typisk monteret på akslerne af det drivende og drevne udstyr, mens tromlekomponenten passer tæt mellem dem; drejningsmoment overføres effektivt gennem den præcise indgreb mellem de indvendige og udvendige tandhjulstænder. Det unikke tromleformede tanddesign er nøglen til at opnå en fleksibel forbindelse, der muliggør en vis grad af fejljustering mellem de tilsluttede aksler.

Kerneydelsesfordele:

1. Høj drejningsmomentkapacitet:
Konstrueret med præcision er GA-seriens kobling i stand til at modstå ekstremt høje drejningsmomentbelastninger, hvilket gør den ideel til tunge industrielle applikationer.

2. Omfattende fejljusteringskompensation:
Koblingens fleksible tromlekomponent optager vinkel-, radial- og aksialforskydning mellem aksler. Denne fleksibilitet reducerer effektivt den mekaniske belastning af udstyret og forlænger levetiden for lejer og andre kritiske komponenter betydeligt.

3. Robust og holdbar konstruktion:
Fremstillet ved hjælp af materialer af høj kvalitet - såsom stål eller duktilt jern - udviser produktet enestående modstandsdygtighed over for kraftige stødbelastninger og opretholder stabil drift i barske industrielle miljøer præget af høje temperaturer eller korrosive forhold.

4. Effektiv, tilbageslagsfri drift:
Tandhjulets præcise indgreb sikrer en slørfri forbindelse, hvilket garanterer jævn og effektiv kraftoverførsel uden behov for yderligere justeringskomponenter.

5. Nem installation og vedligeholdelse:
Takket være dets enkle design og minimale bevægelige dele er koblingen bemærkelsesværdig nem at installere og vedligeholde, hvilket hjælper med at minimere nedetiden for udstyret og reducere driftsomkostningerne.

Vigtigste tekniske specifikationer:
GA-seriens kobling er tilgængelig i en lang række modeller - fra GA1 til GA30 - for at imødekomme forskellige akseldiametre og drejningsmomentkrav:

1. Momentområde:
Den nominelle drejningsmomentkapacitet spænder over et bredt spektrum, der spænder fra 800 N·m (GA1) op til 3.500.000 N·m (GA30).

2. Forbedret momentkapacitet:
Når tandhjulets overflader gennemgår nitrering eller overfladehærdende behandlinger, kan det nominelle drejningsmoment øges med en faktor på 1,3 i forhold til standardspecifikationerne, og derved øge bæreevnen yderligere.

3. Hastighedsydelse:
Mindre modeller (såsom GA1) har en tilladt rotationshastighed på op til 7.100 r/min, hvilket viser enestående stabilitet ved høje hastigheder.

4. Dimensionskompatibilitet:

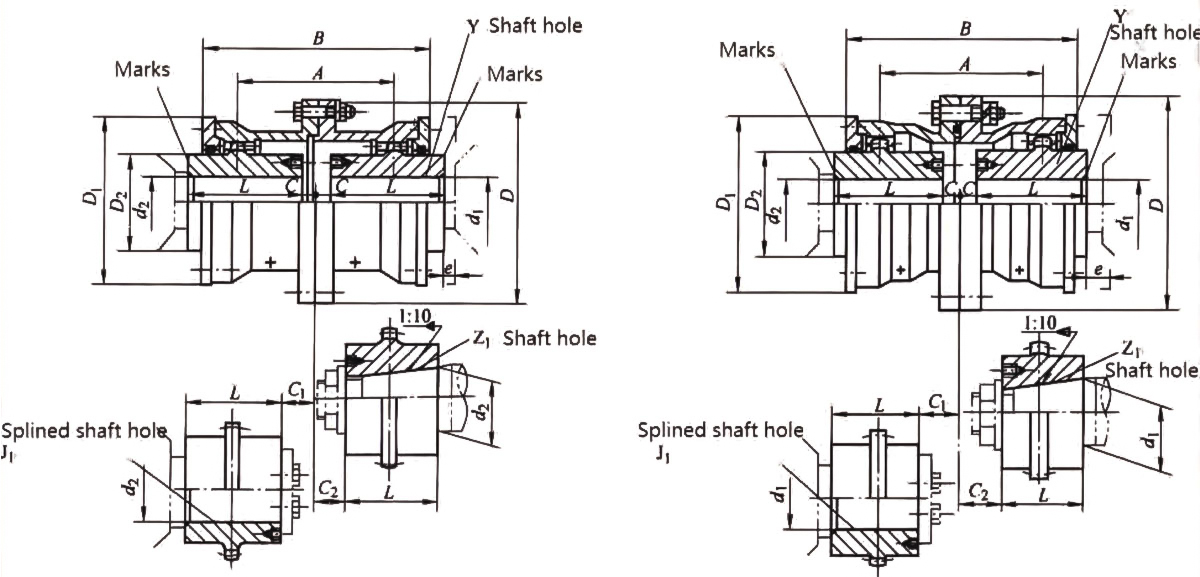

Den maksimale boringsdiameter (dz) når 220 mm, hvilket giver mulighed for kompatibilitet med akseldimensionerne på en lang række industrimaskiner.

Brede anvendelsesfelter:
Takket være dens enestående pålidelighed og kompensationsevner, er denne kobling udbredt på tværs af følgende industrier:

Minedrift og stenbrud:
Ansat i tungt maskineri - såsom transportsystemer og knusere - der involverer høje momentbelastninger og akselforskydning.

Stålindustri:
Velegnet til udstyr, der kræver stabil drejningsmomentoverførsel, såsom stålvalseværker og roterovne.

Papirmasse og papir:
Leverer pålidelig kraftoverførsel under de krævende driftsforhold, der findes i maskiner såsom papirmaskiner og pulpmaskiner.

Marine & Offshore Engineering:
Anvendes ofte i skibsfremdrivningssystemer, thrustere og dæksmaskineri, hvor den opretholder enestående ydeevne selv i barske havmiljøer.
